Пластины клапана ПИК 155-0,4 АМ

Пружинные пластины клапана ПИК 155-0,4 АМ для поршневых компрессоров

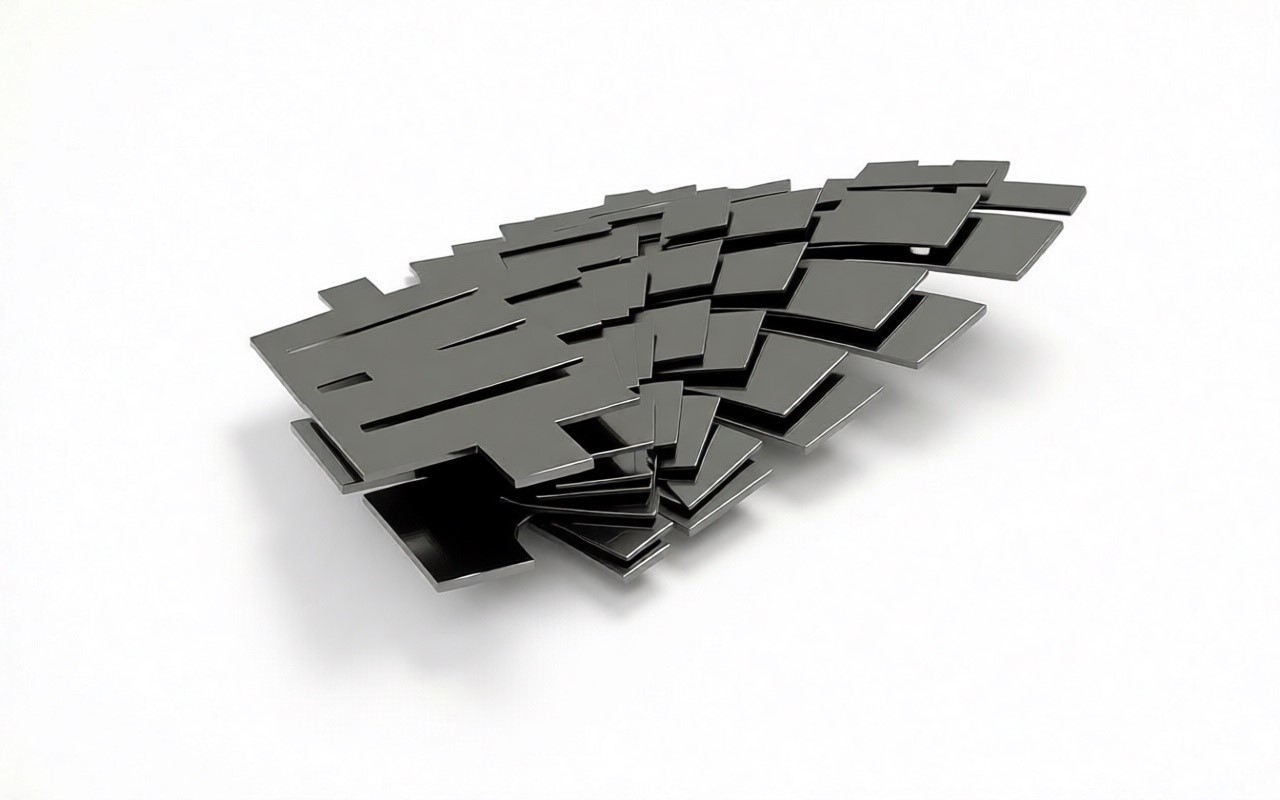

Пластины клапана ПИК 155-0,4 АМ представляют собой упругие плоскостные элементы пилообразного (ленточного) профиля, выступающие в роли подвижного запорного органа в прямоточных газораспределительных узлах. Данные компоненты предназначены для циклического перекрытия проходных сечений седел компрессора со специфическим ограничением по максимальному перепаду давления - до 0,4 МПа (4,0 кгс/см²). Они обеспечивают герметичность рабочей камеры поршневых машин серий ВП-20/8 и ВП3-20/9 в моменты изменения вектора движения поршня.

Материаловедение и прочностные параметры

Специфика работы пластин ПИК 155-0,4 АМ заключается в совершении до 1000 знакопеременных ходов в минуту при постоянном соударении об ограничитель подъема. Для исключения усталостного разрушения при их производстве применяются строгие стандарты:

• Высоколегированная пружинная сталь: Применяются прецизионные холоднокатаные стальные ленты (включая специализированные марки Uddeholm и Sandvik) с высоким пределом выносливости при изгибе.
• Суперфиниширование кромок: Финишная обработка рабочих плоскостей методом взаимной притирки обеспечивает идеальный класс шероховатости. Это гарантирует плотное сопряжение с алюминиевым седлом и предотвращает утечки сжимаемого газа (воздуха, азота, аргона).
• Коррозионная стойкость: Материал инертен к воздействию капельной влаги, конденсата и остаточных паров компрессорного масла, сохраняя упругость в температурном диапазоне до +200 °С.

Геометрические параметры элемента

Пластины обладают строго выверенными пропорциями, адаптированными под посадочную геометрию корпуса ПИК 155:

• Длина / Ширина: 65,0 мм на 6,5 мм.
• Калиброванная толщина: 0,3 мм (минимальная толщина обеспечивает наименьшую инерционность запорного органа, что снижает общие аэродинамические потери компрессора).
• Конструктивное исполнение: Тонкая полоса со специальными пазами для фиксации в пазах седел при помощи стопорных колец.

Практика сервисного обслуживания

Ввиду высокой интенсивности механических нагрузок пластины являются главным расходным элементом клапанного узла. При проведении планово-предупредительного ремонта (ППР) компрессоров рекомендуется приобретать их в виде готовых регламентных ремкомплектов.

Важное инженерное требование: Запрещается частичная замена деформированных пластин в рамках одного клапана. Установка новых элементов совместно с бывшими в употреблении нарушает равномерность распределения газовой нагрузки, что приводит к локальному перекосу деталей и мгновенному разрушению пружинной стали.

Купите оригинальные пластины клапана ПИК 155-0,4 АМ по цене завода с оперативной доставкой в любой город РФ!

Поставляем сертифицированные пилообразные элементы из высоколегированной пружинной стали для ремонта компрессоров ВП-20/8 и ВП3-20/9. Все детали проходят прецизионную шлифовку рабочих кромок и строгий контроль ОТК на плоскостность. Продукция отгружается в специальной консервационной смазке и защитной упаковке.

Наши условия:

• Отгрузка за 24 часа: Постоянный запас ремкомплектов на складе.
• Доставка по России: Оперативно отправляем заказы через ТК (Деловые Линии, СДЭК, ПЭК).
• Надежность: Официальный договор, безналичный расчет с НДС, полный пакет УПД.
