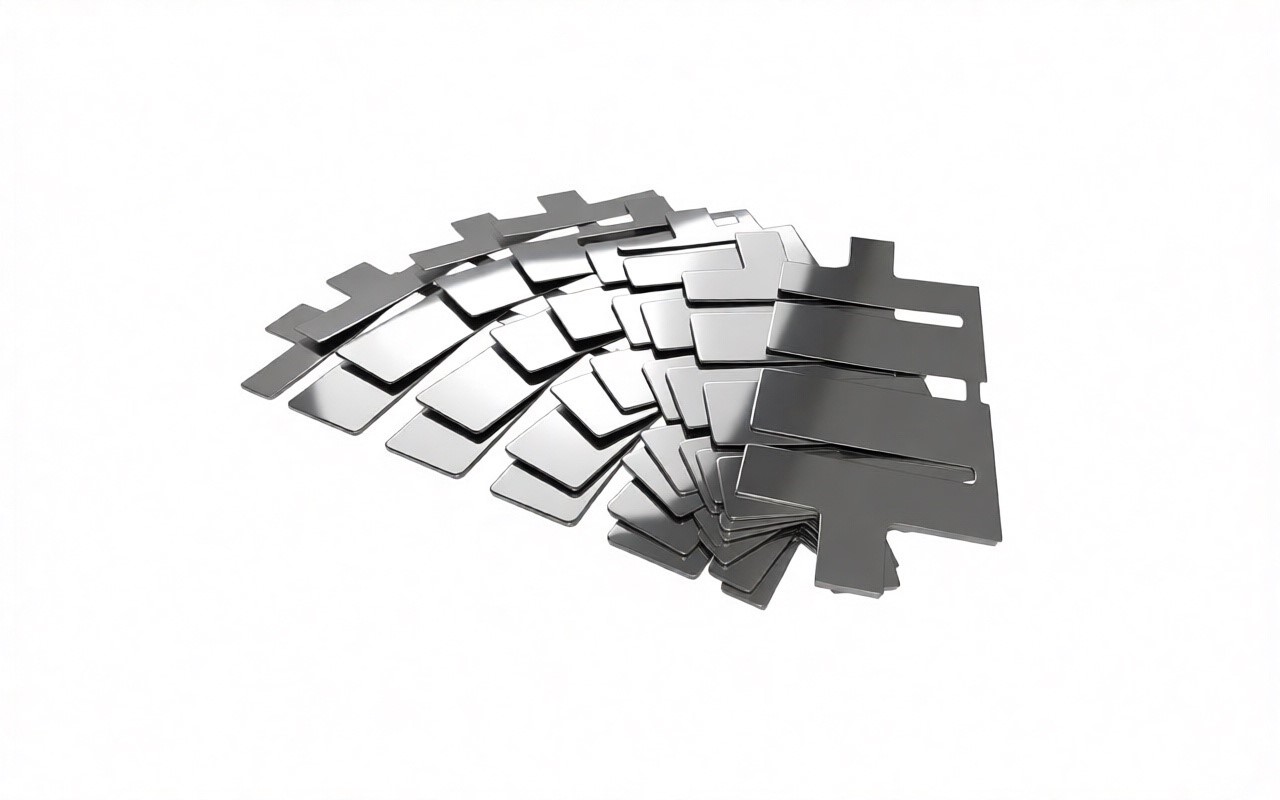

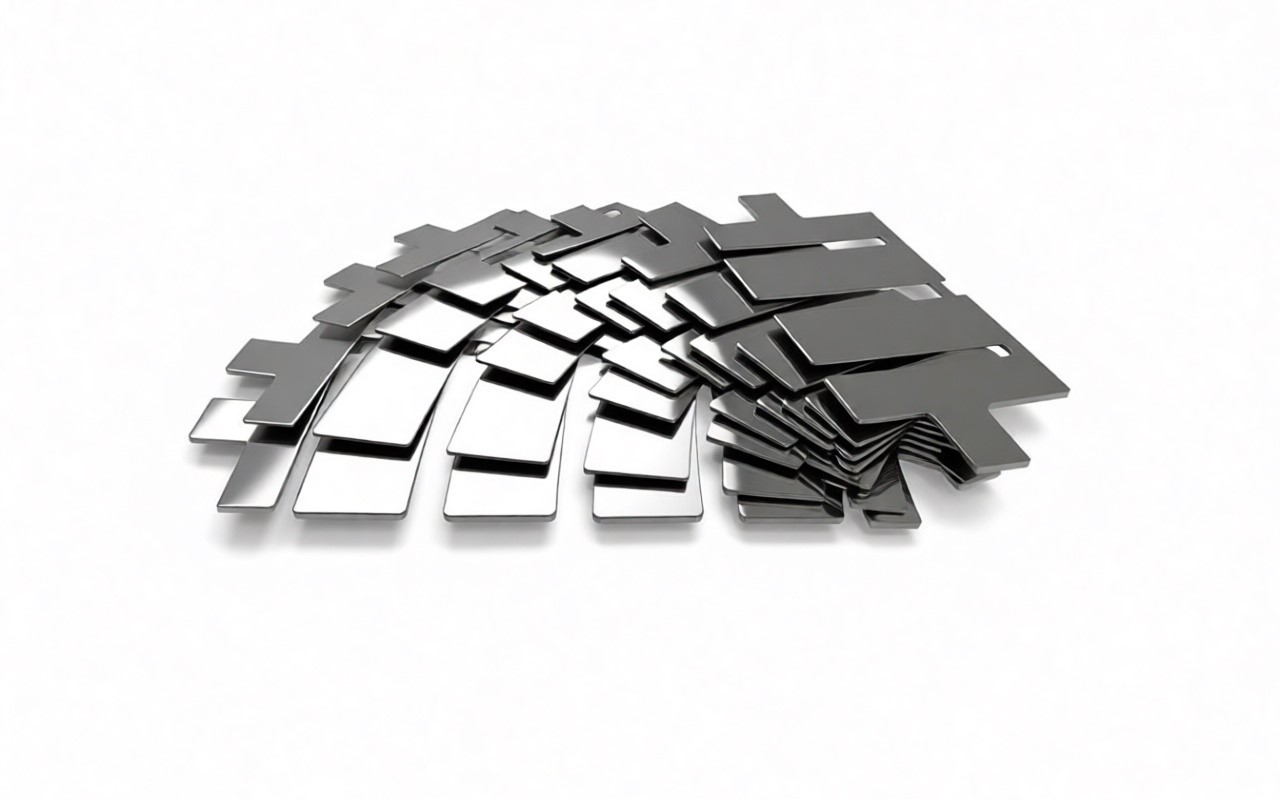

Пластины клапана ПИК 220-0,4 АМ

Назначение и сфера применения пластины клапана ПИК 220-0,4 АМ

Пластины клапана ПИК 220-0,4 АМ представляют собой высокоточные сменные элементы для прямоточных клапанов, применяемых в поршневых компрессорных установках для регулирования направления потока сжимаемого газа. Данные компоненты работают в режиме постоянных циклических нагрузок, что предъявляет повышенные требования к их износостойкости, геометрии и качеству используемых материалов.

Пластины ПИК 220-0,4 АМ предназначены для установки в прямоточные клапаны технологических компрессоров, задействованных в различных отраслях промышленности:

• Нефтехимическая и газоперерабатывающая индустрия.
• Химические производства (включая работу с агрессивными средами).
• Машиностроение и металлургия.
• Криогенные и воздухоразделительные станции.

Основная функция детали — обеспечение герметичности рабочей камеры компрессора в момент сжатия и беспрепятственный пропуск газа при всасывании или нагнетании. Модификация «АМ» традиционно указывает на модернизированное исполнение с оптимизированными прочностными характеристиками и повышенным ресурсом службы.

Технические характеристики и конструктивные особенности

• Типоразмер клапана: ПИК 220 (номинальный диаметр посадочного места или габаритный параметр узла).
• Толщина пластины: 0,3 мм (обеспечивает оптимальный баланс между гибкостью, малой инерционностью и способностью выдерживать перепады давления).
• Материал изготовления: Высокопрочные пружинные и коррозионностойкие стали (например, марки 30Х13, 40Х13 или импортные аналоги типа Sandvik), прошедшие специализированную термическую обработку и прецизионную шлифовку.
• Рабочая среда: Воздух, природный газ, попутный нефтяной газ, азот, кислород, инертные и умеренно агрессивные газовые смеси.

Преимущества использования оригинальных пластин

1. Снижение энергетических потерь: Благодаря минимальной толщине (0,4 мм) и выверенной аэродинамической форме, пластины открываются при незначительном сопротивлении потока, что повышает КПД компрессора.
2. Высокая герметичность: Идеальная плоскостность и отсутствие внутренних микродефектов исключают утечки газа в закрытом состоянии.
3. Устойчивость к динамической усталости: Специальная структура металла предотвращает появление трещин при многомиллионных циклах срабатывания.
4. Температурная стабильность: Сохранение физико-механических свойств в широком диапазоне рабочих температур компрессорного блока.

Рекомендации по эксплуатации и замене

Для обеспечения задекларированного производителем ресурса необходимо соблюдать правила технического обслуживания компрессора. Пластины ПИК относятся к быстроизнашивающимся деталям (ЗИП), поэтому их состояние следует регулярно проверять на предмет сколов, выработки краев и изменения геометрии. Своевременная замена комплекта пластин предотвращает аварийные остановки оборудования и защищает дорогостоящие узлы цилиндропоршневой группы от повреждений.

Маркировка пластины ПИК-220-0,4А

Длина пластины (L) - 125,0 мм

Ширина пластины (B) - 8,0 мм

Толщина металла (s) - 0,3 мм

Форма пластины - Пилообразная профилированная геометрия

Специфика профиля - Желобчатая (имеет продольный изгиб)
