Компрессор 2ВМ4-6/320С

Компрессор 2ВМ4-6/320С

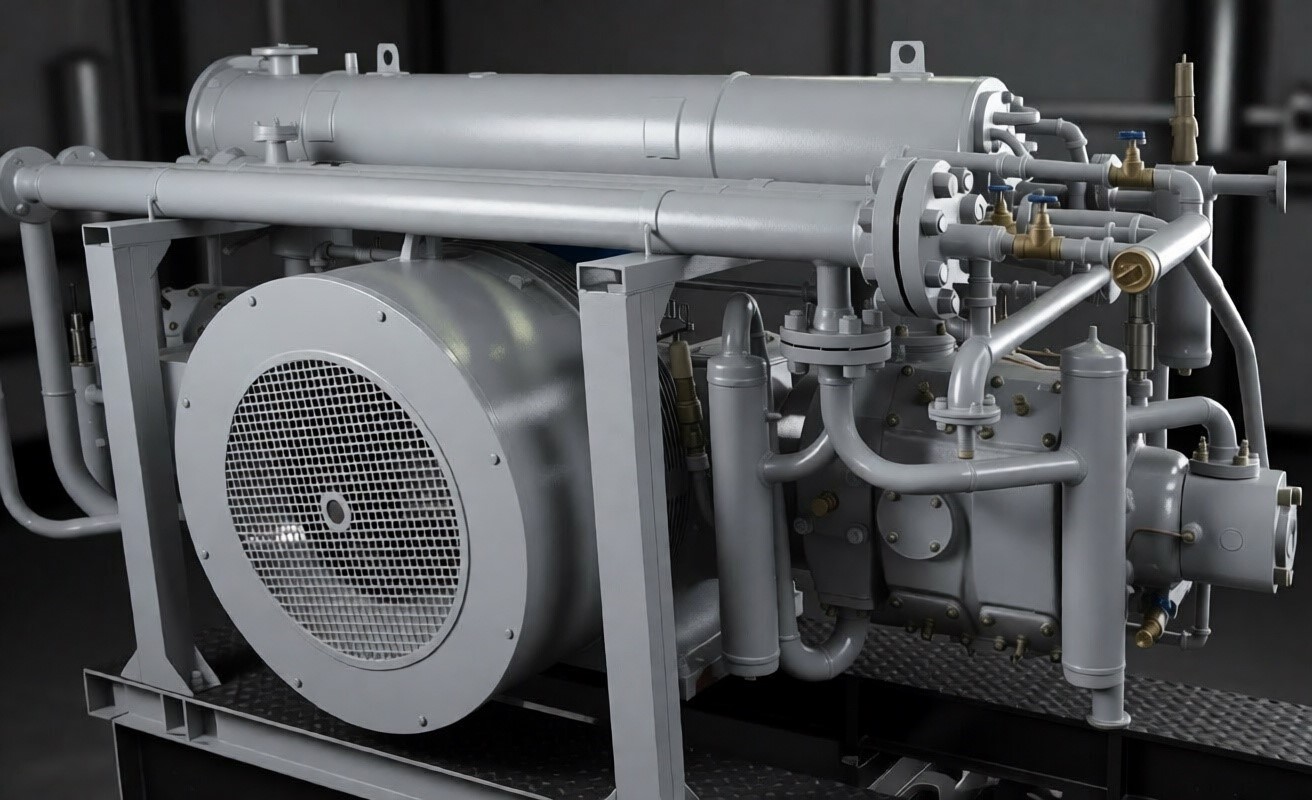

Компрессор 2ВМ4-6/320С - это стационарный пятиступенчатый поршневой компрессор промышленного назначения. Агрегат выполнен на базе М4 с оппозитным (горизонтальным) расположением цилиндров и крейцкопфным механизмом. Установка предназначена для эксплуатации в отапливаемых помещениях (исполнение УХЛ4) на стационарном фундаменте.

Конструктивные особенности компрессора 2ВМ4-6/320С

• База и привод: Массивная литая станина (рама) объединяет два ряда цилиндров. Привод осуществляется от встроенного одноопорного электродвигателя, ротор которого монтируется непосредственно на валу компрессора.
• Оппозитная схема: Горизонтальное расположение цилиндров по обе стороны вала обеспечивает взаимную компенсацию сил инерции поршневых групп. Это минимизирует вибрационные нагрузки и позволяет облегчить конструкцию фундамента.
• Безмасляное сжатие (Индекс «С»): Модификация предусматривает работу без смазки цилиндров и сальников. Применение композитных самосмазывающихся материалов исключает попадание паров масла в сжимаемую среду, что критично для высокочистых технологических процессов.
• Система охлаждения: Жидкостная, замкнутого или открытого типа. В комплект поставки компрессора входят промежуточные и концевой газоохладители, обеспечивающие оптимальный температурный режим на каждой ступени сжатия.

Комплектация и автоматизация

Компрессор 2ВМ4-6/320С поставляется в виде законченного инженерного решения, включающего:

1. Газовую обвязку: систему трубопроводов с предохранительной и регулирующей арматурой.
2. Комбинированную систему смазки: раздельные контуры для смазки механизма движения (циркуляционная под давлением) и узлов уплотнения (в модификациях, где это предусмотрено).
3. Систему автоматики: шкаф управления и набор датчиков для мониторинга давления, температуры и уровня масла. Система обеспечивает автоматическую защиту, сигнализацию и аварийный останов при выходе параметров за рабочие пределы.

Ключевые преимущества

• Высокая динамическая уравновешенность: Оппозитное исполнение снижает износ подшипников и фундаментных опор.
• Повышенный ресурс: Использование износостойких уплотнительных материалов увеличивает межремонтные интервалы (МРИ).
• Минимальное участие персонала: Современная микропроцессорная система управления позволяет эксплуатировать установку в автоматическом режиме.

Области применения

• Нефтехимия: Обеспечение технологических циклов, требующих подачи чистого газа под высоким давлением.
• Технические газы: Заправка баллонов высокого давления и проведение гидропневматических испытаний сосудов.
• Энергетика: Продувка высоковольтного оборудования и обеспечение работы пневматических приводов.
