Компрессор 2ВУ1-2,5/13

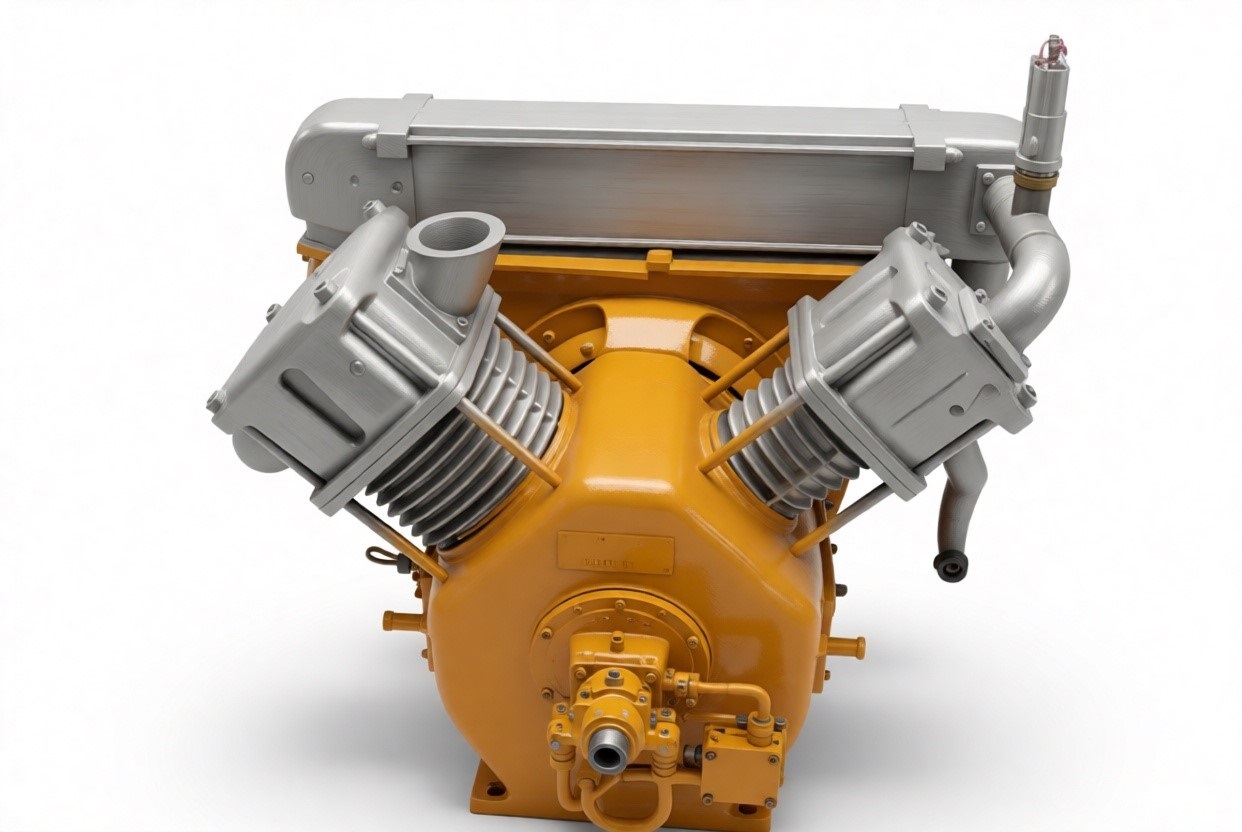

Промышленный воздушный поршневой компрессор 2ВУ1-2,5/13

Стационарный двухступенчатый воздушный поршневой компрессор 2ВУ1-2,5/13 предназначен для сжатия атмосферного воздуха и его подачи под давлением в общепромышленные пневмосети.

Компрессор марки 2ВУ1-2,5/13 незаменим на объектах металлургической, машиностроительной, горнодобывающей и строительной отраслей, где требуется стабильное снабжение пневматического инструмента, формовочных машин и станочных линий. Конструктивное исполнение на базе V-образной двухцилиндровой схемы обеспечивает компактность установки и снижает уровень вибрационных нагрузок. Высокая ремонтопригодность оборудования обусловлена простой блочной архитектурой, позволяющей проводить текущий ремонт и замену изношенных компонентов непосредственно на месте эксплуатации. Доступность оригинальных запчастей и унифицированных узлов гарантирует минимальное время вынужденного простоя технологических линий при проведении планового технического обслуживания.

Технические характеристики компрессора

Ниже приведены точные эксплуатационные и конструктивные параметры установки в стандартном исполнении:

• Сжимаемый газ: атмосферный воздух
• Производительность (по условиям всасывания): 2,5 м³/мин (150 м³/час)
• Давление начальное: атмосферное
• Давление конечное (избыточное): 13 кгс/см² (1,3 МПа)
• Количество ступеней сжатия: 2 ступени
• Расположение цилиндров: V-образное, под углом 90°
• Тип привода: прямой (через эластичную муфту от электродвигателя)
• Мощность базового электродвигателя: 22 кВт
• Частота вращения коленчатого вала: 735 об/мин
• Система охлаждения: воздушная (принудительный обдув вентилятором)
• Система смазки: комбинированная (под давлением от масляного насоса и разбрызгиванием)
• Масса агрегата на раме: 1050 кг
• Габаритные размеры: 1460 × 1100 × 1145 мм

Комплектация компрессора

Поставка компрессора 2ВУ1-2,5/13 осуществляется в виде единого силового блока высокой степени заводской готовности. Стандартный комплект поставки включает в себя следующие элементы:

• Чугунный картер с коленчатым валом, шатунами и блоком цилиндров в сборе
• Трехфазный асинхронный электродвигатель промышленного исполнения
• Промежуточный радиатор (газоохладитель между ступенями сжатия)
• Всасывающий воздушный фильтр общего очищения воздуха
• Масляный насос шестеренного типа с элементами фильтрации масла
• Межступенчатые соединительные трубопроводы и защитные кожухи вращающихся частей
• Комплект ЗИП (первичный набор прокладок, поршневых колец и уплотнений)
• Полный пакет эксплуатационной документации (паспорт, инструкции, формуляры)

Автоматизация и безопасность

Для обеспечения безопасной эксплуатации без постоянного присутствия дежурного персонала установка оснащается шкафом автоматического управления. Автоматика непрерывно контролирует ключевые параметры компрессорной станции.

Защитные алгоритмы осуществляют мгновенное аварийное отключение приводного двигателя в следующих случаях:

• Падение давления в системе смазки ниже критической отметки (0,15 МПа)
• Превышение максимального допустимого давления воздуха на второй ступени
• Короткое замыкание или токовая перегрузка в электрической сети питания
• Перегрев воздуха на выходе из цилиндров

Монтаж и пусконаладка

Агрегат поставляется смонтированным на общей жесткой раме-основании. Для ввода оборудования в эксплуатацию требуется его стационарный монтаж на подготовленный бетонный фундамент, рассчитанный с учетом динамических нагрузок.

Специалисты инженерной службы завода выполняют весь комплекс сопутствующих услуг:

• Шефмонтаж и выверка соосности валов на фундаменте заказчика
• Интеграция установки в существующую магистраль сжатого воздуха
• Подключение электрической части, датчиков и шкафа автоматики
• Первичный пуск компрессора, проведение комплексных испытаний под нагрузкой
• Приемо-сдаточное тестирование с фиксацией рабочих параметров в акте ввода

Доставка компрессора по РФ и странам СНГ

Логистический отдел организует оперативную доставку компрессора силами проверенных транспортных компаний во все регионы Российской Федерации и государства СНГ (включая Казахстан, Беларусь, Узбекистан). Транспортировка промышленного оборудования осуществляется в жесткой деревянной обрешетке, исключающей механические повреждения. Все неокрашенные металлические поверхности проходят обязательную заводскую антикоррозийную консервацию, рассчитанную на длительное хранение или транспортировку в любых климатических условиях.

Гарантия

На всю готовую продукцию завода распространяется официальная гарантия производителя сроком 12 месяцев с момента ввода установки в эксплуатацию, но не более 18 месяцев со дня отгрузки со склада готовой продукции. Гарантийные обязательства включают оперативную замену дефектных деталей и узлов, при условии соблюдения регламента технического обслуживания, указанного в техническом паспорте. Завод гарантирует постоянное наличие на складе оригинальных запчастей на протяжении всего нормативного срока службы компрессора.

Свяжитесь с отделом промышленного инжиниринга, чтобы запросить актуальную цену на оборудование в нужной вам комплектации, получить подробное техническое задание или получить бесплатную консультацию инженера.
