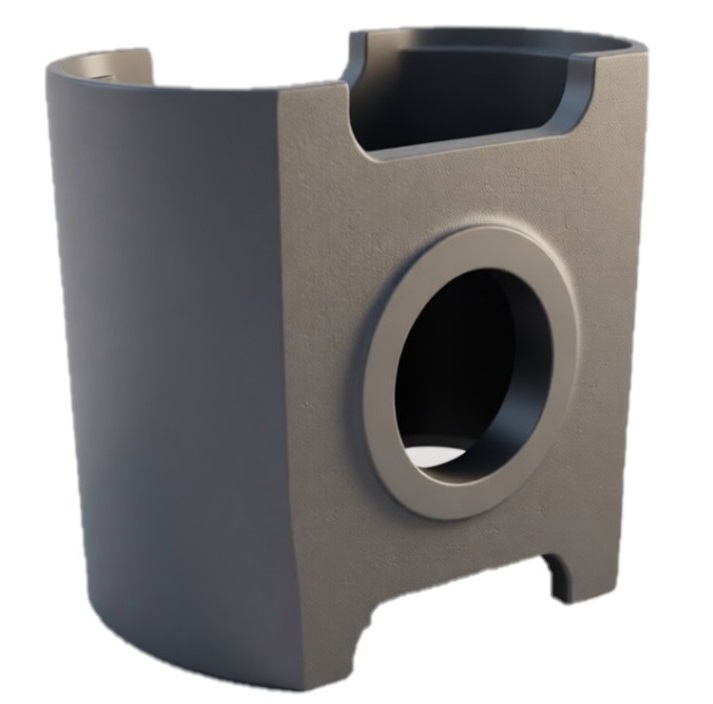

Крейцкопф 204М‑3.0‑01сб (204М-3.0сб)

Крейцкопф 204М‑3.0‑01сб (204М-3.0сб)

Крейцкопф 204М‑3.0‑01сб (204М-3.0сб) - важный компонент кривошипно‑шатунного механизма компрессоров на базе оппозитных баз 2ВМ4 и 2ГМ4. Крейцкопф служит связующим звеном между шатуном и штоком поршня: он преобразует вращательное движение коленчатого вала в прямолинейно‑поступательное движение поршня и принимает на себя боковые усилия, возникающие при отклонении шатуна.

Основные характеристики и функциональное назначение

Материал изготовления. Крейцкопф 204М‑3.0‑01сб (204М-3.0сб) сделан из высокопрочного алюминиевого сплава. Использование алюминия позволяет:

• снизить массу элементов, совершающих возвратно‑поступательные движения;
• уменьшить силы инерции и вибрацию при работе установки;
• улучшить теплоотвод от узла трения.

Функции крейцкопфа 204М‑3.0‑01сб (204М-3.0сб):

• соединять поршень со штоком и шатуном;
• передавать усилие от коленчатого вала;
• преобразовывать вращательное движение вала в прямолинейное движение поршня;
• воспринимать боковые усилия и передавать их на направляющие станины.

Конструктивные особенности. В состав крейцкопфа 204М‑3.0‑01сб (204М-3.0сб) входят:

• корпус ползуна;
• пальцы;
• стопорные детали.

Эти элементы обеспечивают надёжную фиксацию шатуна и стабильную работу узла.

Совместимость

Крейцкопф 204М‑3.0‑01сб (204М-3.0сб) подходит для широкого спектра поршневых компрессоров, в том числе:

Серия 2ВМ4:

• 2ВМ4‑24/9;
• 2ВМ4‑27/9;
• 2ВМ4‑8/401;
• 2ВМ4‑12/65.
• Прочие модификации - все компрессорные установки, использующие стандартные базы 2ВМ4 и 2ГМ4.

Рекомендации по обслуживанию

При замене или техническом обслуживании крейцкопфа необходимо:

• проверить состояние рабочих поверхностей детали;
• убедиться в чистоте масляных каналов - это обеспечит бесперебойную смазку направляющих и продлит срок службы узла.
