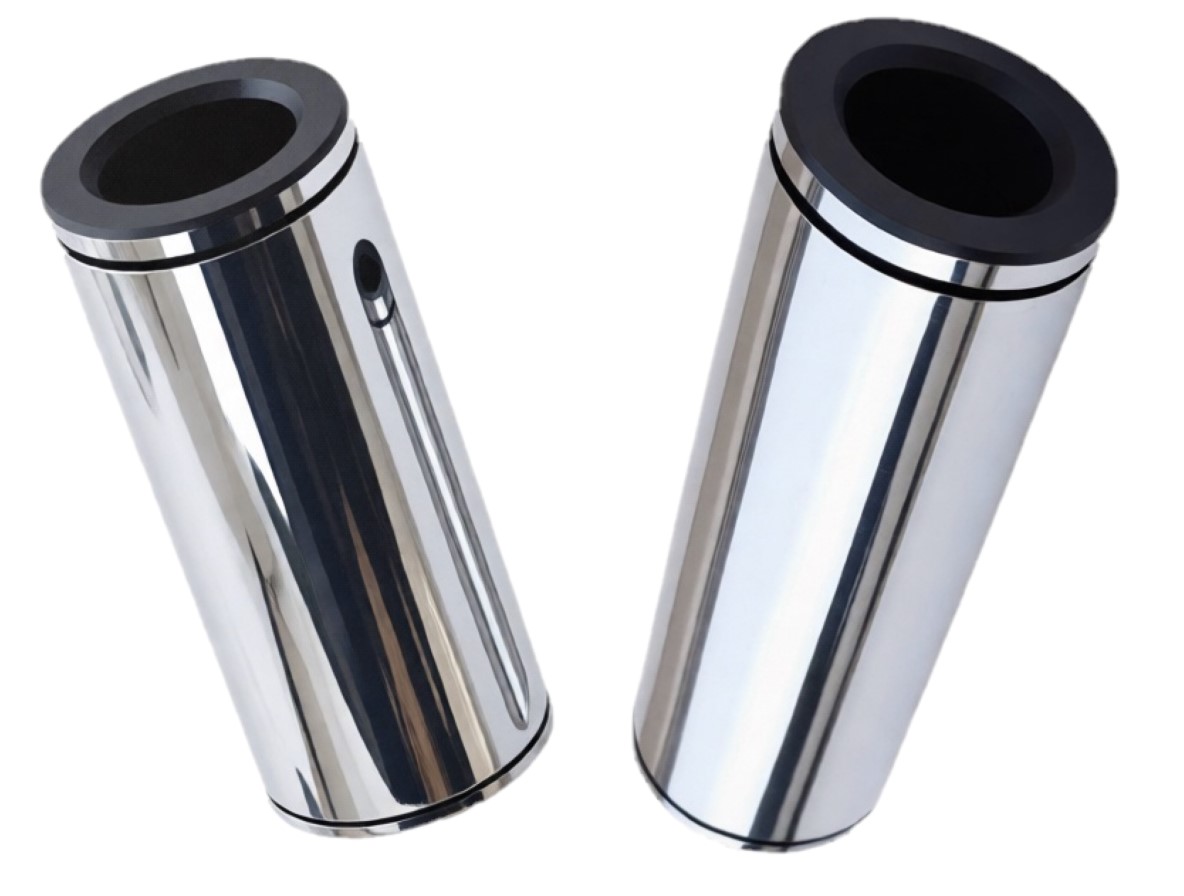

Палец крейцкопфа 304М-3.3

Палец крейцкопфа 304М-3.3 для поршневых компрессоров

Палец крейцкопфа 304М-3.3 (также идентифицируемый по номенклатуре как 1Н-304М-3.3-01) представляет собой прецизионную деталь, определяющую работоспособность кривошипно-шатунного механизма промышленного компрессора. Выступая связующим звеном между ползуном (крейцкопфом) и малой головкой шатуна, эта ось образует подвижное шарнирное сопряжение. Изделие эффективно воспринимает и передает знакопеременные газовые и инерционные нагрузки, обеспечивая непрерывность кинематической связи при преобразовании вращения коленчатого вала в возвратно-поступательное движение поршневой группы.

Назначение и сфера применения

Палец крейцкопфа 304М-3.3 разработан для тяжелых условий эксплуатации в узлах скольжения компрессорных машин, работающих со следующими технологическими средами:

• Атмосферный воздух (стационарные воздушные станции);
• Технические и инертные газы (азот, аргон);
• Агрессивные, горючие и взрывоопасные среды (водород, попутный нефтяной газ, углеводородные фракции).

Данный компонент востребован в нефтеперерабатывающей, химической, газодобывающей и металлургической отраслях, где поршневые компрессоры функционируют в непрерывном технологическом цикле.

Технические характеристики и материальное исполнение

Конструктивно деталь представляет собой прецизионное цилиндрическое тело с внутренним сквозным или глухим отверстием для облегчения веса и организации каналов принудительной смазки.

• Материал изготовления: Конструкционные легированные стали повышенной прочности (ГОСТ 4543-2016), такие как сталь 40Х, 20Х или 12ХН3А.
• Термическая обработка: Объемная закалка с отпуском, а также поверхностная цементация или закалка токами высокой частоты (ТВЧ).
• Твердость рабочей поверхности: Достигает значений 56–62 HRC, что предотвращает преждевременный износ под воздействием сил трения.
• Точность геометрии: Шероховатость наружной поверхности \(Ra \le 0,32\) мкм (суперфиниширование или шлифовка), что гарантирует минимальный коэффициент трения во втулке шатуна.

Кинематика узла и особенности смазки

В процессе работы компрессора палец крейцкопфа 304М-3.3 воспринимает знакопеременные динамические и инерционные нагрузки.

1. Распределение сил: Соединение через крейцкопф позволяет полностью снять боковые (нормальные) усилия с поршня и перенести их на направляющие станины компрессора. Это исключает неравномерный износ цилиндропоршневой группы.
2. Гидродинамический режим: Узел смазывается под давлением. Критически важным является эффект «реверса нагрузок» — циклическое изменение направления силы в моменты смены хода поршня (ВМТ и НМТ). Благодаря этому смазочный материал беспрепятственно проникает в зазор между пальцем и втулкой, исключая полусухое трение.

Признаки износа и необходимость замены

Эксплуатация пальца 304М-3.3 с превышением нормативных зазоров не допускается. Основными факторами для отбраковки в ходе планово-предупредительного ремонта (ППР) являются:

• Появление металлических стуков в районе картера или направляющих крейцкопфа;
• Овальность или конусность рабочей шейки пальца выше допустимых паспортных значений;
• Визуальные дефекты: задиры, глубокие царапины, раковины или следы микроприваривания (схватывания);
• Отслоение цементационного слоя или микротрещины, выявленные методом магнитопорошковой или капиллярной дефектоскопии.

Своевременная замена изношенного пальца предотвращает заклинивание КШМ, разрушение шатуна и критическое повреждение станины компрессорного агрегата.
