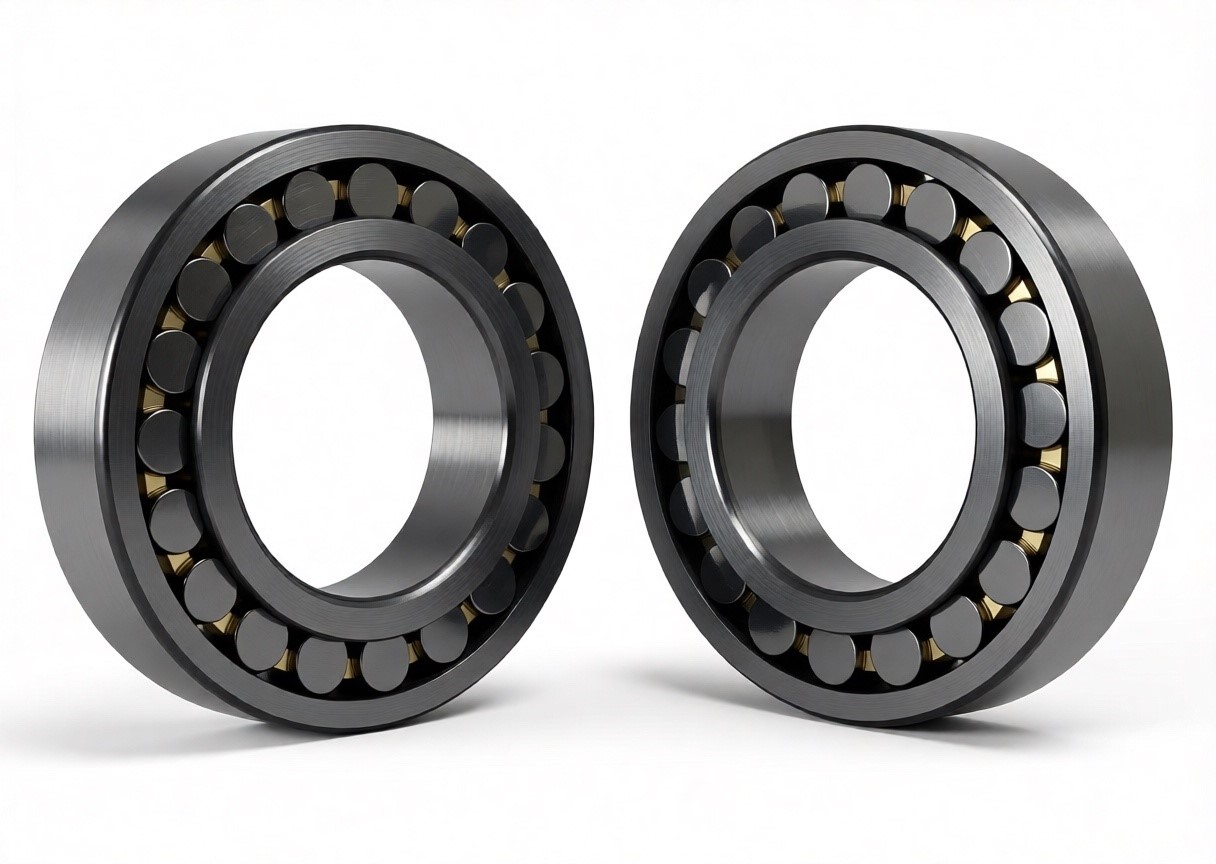

Подшипник 3538 (ISO 22238)

Двухрядный сферический подшипник 3538 (ISO 22238) для компрессоров

Стабильность работы и межремонтный интервал промышленных поршневых компрессоров марки 305ВП-30/8, 305ВП-16/70, 305ВП-20/35 напрямую зависят от жесткости и выносливости опорных узлов их кривошипно-шатунного механизма. Коленчатый вал компрессорного агрегата функционирует в условиях экстремальных пульсирующих нагрузок, знакопеременных крутильных моментов и неизбежных деформаций, вызванных давлением сжатого газа в цилиндрах. В качестве главного опорного узла (коренной опоры) тяжелых компрессорных баз применяется двухрядный сферический роликовый подшипник 3538.

Конструктивная специфика и механика самоустановки

Главная инженерная особенность подшипника 3538 - наличие двух рядов бочкообразных роликов, которые перемещаются по общей сферической дорожке качения, выполненной на наружном кольце. Данная кинематическая схема обеспечивает ключевое эксплуатационное свойство узла - способность к самоцентрированию (самоустановке).

В моменты максимального сжатия газовой среды поршневая группа передает колоссальное радиальное усилие на шейки коленчатого вала, что вызывает его микропрогибы и упругие осевые смещения. Использование в коренных опорах жестких цилиндрических роликоподшипников в такой ситуации привело бы к возникновению критического кромочного давления на края тел качения, перегреву металла и моментальному заклиниванию. Конструкция роликоподшипника 3538 полностью нивелирует этот риск: его внутреннее кольцо вместе с сепаратором и роликами может отклоняться от центральной оси на угол до 2-3 градусов без снижения несущей способности и без риска повреждения узла.

Эксплуатационные преимущества для компрессорной техники:

• Комбинированная грузоподъемность: за счет линейного контакта роликов подшипник воспринимает колоссальные радиальные векторы сил и одновременно способен поглощать двухсторонние осевые нагрузки (до 25% от неиспользованной допустимой радиальной нагрузки).
• Устойчивость к масляному голоданию: оптимизированная геометрия торцевых поверхностей роликов и дорожек качения удерживает стабильную гидродинамическую масляную пленку даже в моменты пуска компрессора под давлением.
• Эффективное демпфирование: массивная конструкция и прецизионная подгонка тел качения позволяют гасить резонансные частоты и крутильные вибрации, передающиеся от шатунной группы.

Паспортные характеристики подшипника 3538 (ГОСТ 520-2011) / 22238 (ISO)

При проведении планово-предупредительных ремонтов (ППР), дефектовки и закупке комплектующих для компрессорных цехов контролируются следующие базовые параметры:

• Внутренний диаметр (d): 190 мм
• Наружный диаметр (D): 340 мм
• Ширина наружного/внутреннего кольца (B): 92 мм
• Статическая грузоподъемность (C₀): ~805 кН (в зависимости от модификации и завода)
• Динамическая грузоподъемность (C): ~1000 кН
• Номинальная масса: 37,4 кг

Регламент монтажа и сервисного обслуживания

Установка подшипника 3538 на коренную шейку коленчатого вала относится к прецизионным слесарным операциям и требует строгого соблюдения технологии:

1. Горячая посадка. С учетом тяжелых знакопеременных режимов работы подшипник монтируется с гарантированным натягом. Предварительный нагрев детали осуществляют исключительно с помощью индукционного нагревателя до температуры 100–110 °C. Использование открытого огня (газовых горелок) категорически запрещено, так как локальный перегрев приводит к отпуску закаленной подшипниковой стали (ШХ15) и потере твердости.
2. Инструментальный контроль зазора. После полного остывания сопряженных узлов механик обязан замерить остаточный радиальный зазор между верхними роликами и дорожкой качения наружного кольца с помощью набора прецизионных щупов. Правильно отрегулированный зазор компенсирует тепловое расширение металла при выходе компрессора на номинальный рабочий температурный режим и предотвращает заклинивание вала.
