Поршень 2-4 ст. (чертеж 4М17/3.01.00.001)

Поршень 2-4 ст. (чертеж 4М17/3.01.00.001) - описание и назначение

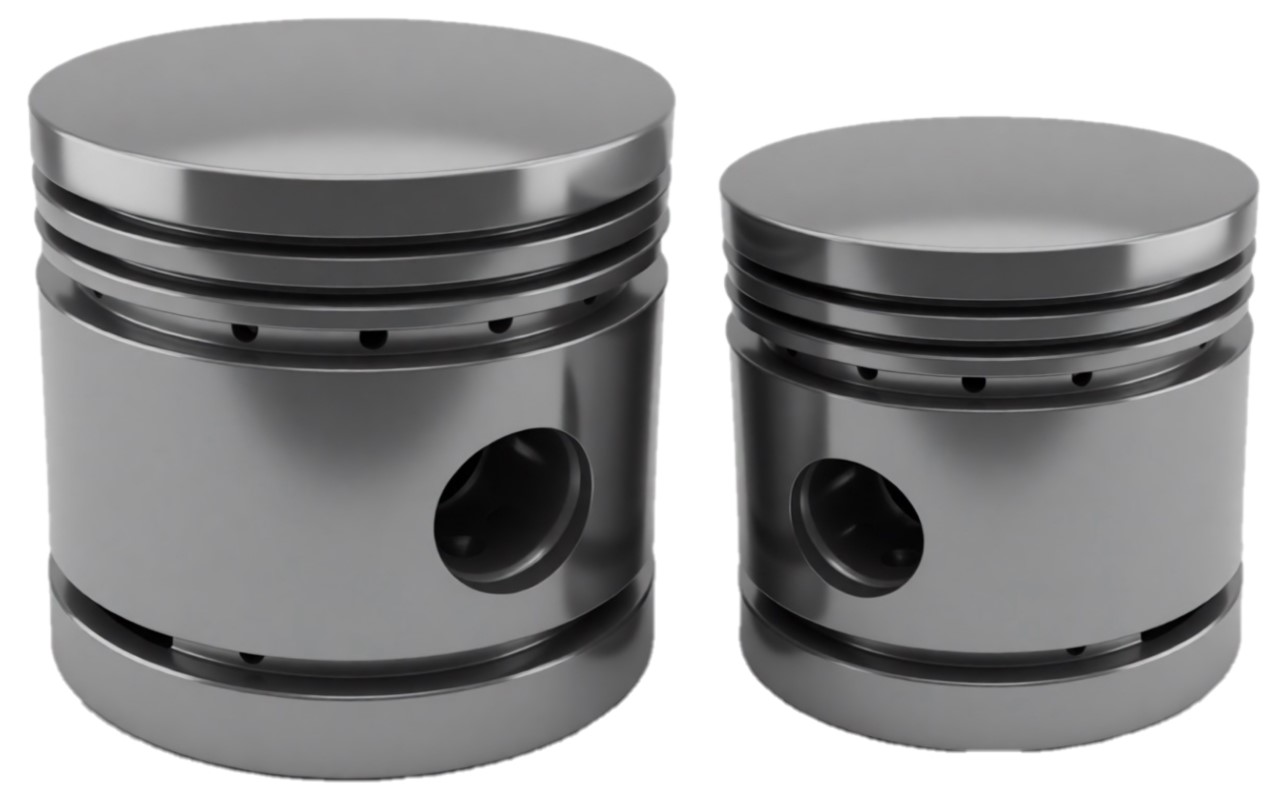

Поршень 2-4 ст. (чертеж 4М17/3.01.00.001) представляет собой критически важный и подверженный значительным нагрузкам элемент цилиндропоршневой группы промышленных компрессоров. Конструкция поршня отличается сложностью и ступенчатой (дифференциальной) природой. Он разработан для интеграции в стационарный шестиступенчатый оппозитный компрессор высокого давления модели 2ВМ4-8/401. Основная задача поршня - обеспечить промежуточные стадии сжатия газа, при этом он подвергается значительным термическим и механическим воздействиям.

Характеристики:

• Обозначение: Поршень с артикулом 4М17/3.01.00.001, является частью узла поршневой группы 104М17/3.01.00.000.
• Типология: Дифференциальный (ступенчатый) поршень двойного действия.
• Диаметры гильз: 2-я ступень - 165 мм, 4-я ступень - 100 мм.
• Модель компрессора: 2ВМ4-8/401 (базовая модель 2ВМ4).
• Обработка: Канавки для колец выполнены с высокой точностью для обеспечения максимальной герметичности.

Материалы:

Для изготовления данного поршня используются специальные сплавы, рассчитанные на циклические нагрузки:

• Алюминиевый сплав: Высокопрочный сплав с легирующими добавками, снижающий вес, инерционные силы и вибрацию.
• Чугун: Для особо нагруженных версий (по спецзаказу) может применяться износостойкий чугун с повышенной термостойкостью.

Функциональность:

Жестко соединенный со штоком, поршень 2-4 ст. (черт. 4М17/3.01.00.001) выполняет следующие функции:

• Многоступенчатое сжатие: Обеспечивает последовательное сжатие газа на 2-й и 4-й ступенях до промежуточного давления.
• Герметизация: Предотвращает утечки газа между ступенями и в картер в комбинации с гильзой и кольцами.
• Энергопреобразование: Трансформирует возвратно-поступательное движение штока в работу по сжатию газа.

Ключевые особенности:

• Динамическая сбалансированность: Минимизирует радиальное биение и обеспечивает равномерный износ.
• Термостойкость: Материал и конструкция рассчитаны на высокие температуры, предотвращая заклинивание.
• Точность пазов: Гарантирует надежную посадку колец, сокращает унос масла и образование отложений.
• Ремонтопригодность: Соответствие оригиналу упрощает замену.

Применение:

Компрессоры серии 2ВМ4-8/401 с данным поршнем достигают давления до 40 МПа и используются в производстве газов, нефтегазовой и химической промышленности, машиностроении.

• Цилиндр 2-4 ст. (чертеж 4М17/3.00.00.001)
  Двухступенчатый литой блок высокого давления (масса 250 кг), внутри которого осуществляет возвратно-поступательное движение дифференциальный поршень.
• Гильза 2-й ступени (чертеж 4М17/3.00.00.003)
  Сменная износостойкая рабочая втулка с внутренним диаметром 165 мм, обеспечивающая зеркало скольжения для широкой части поршня.
• Гильза 4-й ступени (чертеж 4М17/3.00.00.004-01)
  Направляющая гильза высокого давления с внутренним диаметром 100 мм под узкую ступень поршневого узла.
• Шток поршня (чертеж 4М17/3.01.00.003)
  Линейный вал, обеспечивающий жесткое резьбовое соединение с поршнем и передающий усилие от крейцкопфа.
• Комплект поршневых колец У165х4 и У100х4
  Расходные компрессионные и опорно-направляющие кольца из фторопласта или чугуна для герметизации рабочих полостей.
