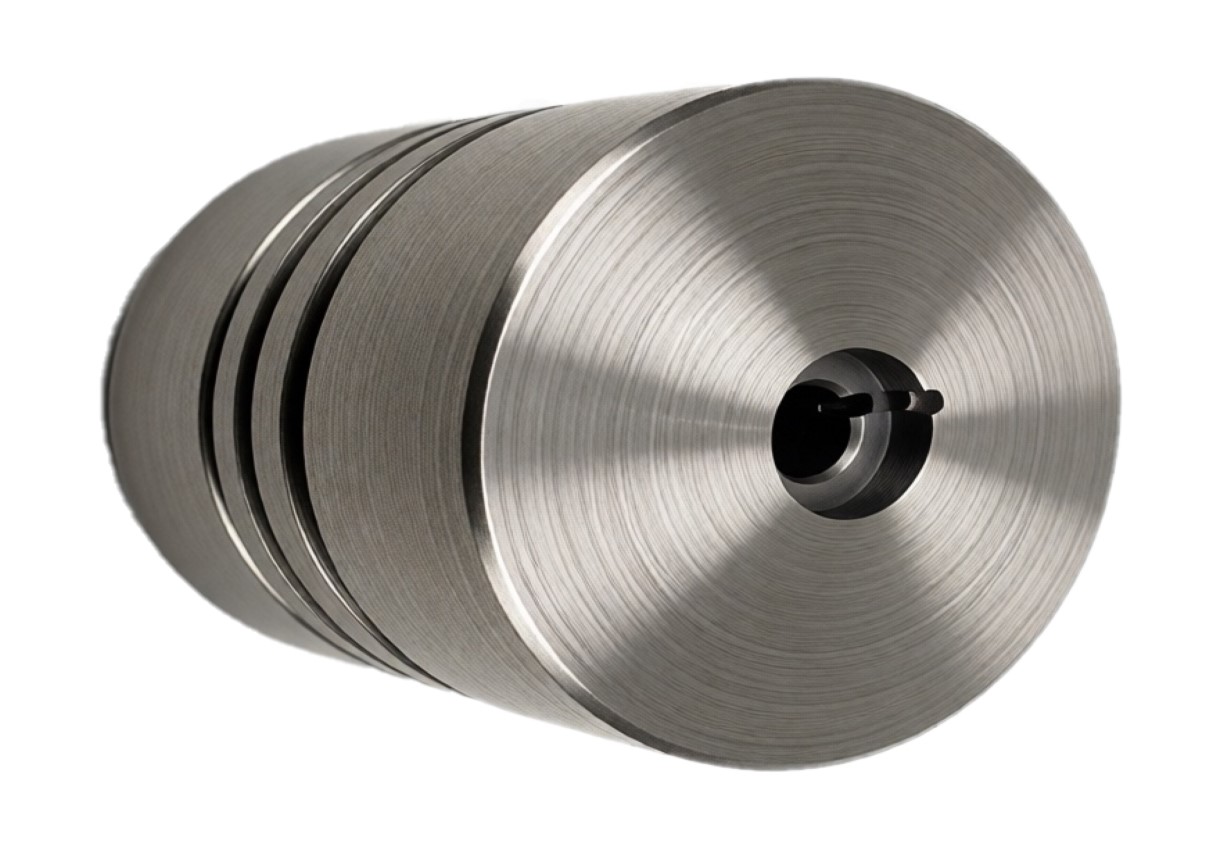

Поршень 3 ст. 105П50/15-2-3

Поршень 3 ст. 105П50/15-2-3 для промышленных компрессорных установок

Поршень 3 ст. 105П50/15-2-3 представляет собой высоконагруженный элемент цилиндровой группы, задействованный в технологическом процессе многоступенчатого сжатия газов и воздуха. Данный узел спроектирован для установки на тяжелые стационарные поршневые компрессоры на оппозитной базе 305ВП-16/70, а также совместим с рядом модификаций, включая 205ВП-16/70 и газовые/водородные машины серии 305ГП.

Работа на третьей ступени характеризуется критическими температурными показателями и высоким барометрическим давлением. Поршень модификации 105П50/15-2-3 обеспечивает строго расчетное перераспределение физических объемов газовой среды и минимизацию паразитных утечек, поддерживая заданный КПД компрессорной станции.

Сфера применения и базовая применяемость

Конструктивный узел является деталью одностороннего или двухстороннего действия (в составе комбинированных дифференциальных поршней) и внедряется в газовоздушные тракты следующих машин:

• Совместимые компрессоры: 305ВП-16/70, 205ВП-16/70, 305ГП-16/70, 405ГП-15/70.
• Назначение: Предварительное или финишное нагнетание давления (в зависимости от общей конфигурации ступеней конкретной модели).
• Перекачиваемая среда: Осушенный атмосферный воздух, азот, аргон, водород и другие технологические газы.

Конструктивные особенности и материалоемкость

При производстве поршня 3-й ст. по чертежу 105П50/15-2-3 предъявляются жесткие требования к металловедению и механической обработке:

1. Материал отливки. Модификация выполняется из специального перлитного серого чугуна (СЧ) повышенной прочности. Чугунная структура гарантирует великолепную формоустойчивость, низкий коэффициент теплового расширения и высокую сопротивляемость усталостным разрушениям при знакопеременных нагрузках.
2. Геометрия канавок под уплотнения. На цилиндрической поверхности поршня проточены ручьи под поршневые кольца (типоразмер У145х6 или аналогичные в зависимости от исполнения). Прецизионная точность шага и глубины канавок предотвращает радиальный люфт колец.
3. Сопряжение со штоком. Конструкция предусматривает сквозное пальцевое или штоковое крепление с упорным торцом под гайку 5П48-2-4. Это обеспечивает жесткую соосность со штоком 105П50/15-2-5 и исключает перекос поршня внутри зеркала гильзы цилиндра.

Технические характеристики узла

• Заводской чертежный номер: 105П50/15-2-3
• Масса «голой» детали (нетто): 11,2 кг (чугунное исполнение)
• Основной рабочий диаметр: 145 мм (соответствует калибру гильзы 3-й ступени)
• Тип используемых колец: Поршневые уплотнительные кольца У145х6

Регламент дефектовки и критерии замены детали

В рамках технического обслуживания (ТО-2) и капитального ремонта компрессора 305ВП-16/70, поршень 105П50/15-2-3 подлежит обязательной замене или восстановлению при фиксации следующих дефектов:

• Износ ручьев (канавок): Увеличение высоты канавки под кольцо сверх допустимого чертежного зазора (ведет к снижению компрессии и "эффекту насоса" для смазки).
• Истирание юбки поршня: Появление выработки, приводящей к увеличению радиального зазора между поршнем и гильзой цилиндра 3-й ступени (вызывает стуки и задиры зеркала).
• Микротрещины: Термические или механические трещины на днище поршня, выявляемые методом цветной или магнитопорошковой дефектоскопии.

Монтажные рекомендации

При установке поршня на шток 105П50/15-2-5 необходимо строго контролировать момент затяжки крепежной гайки. Величина линейного «вредного пространства» со стороны передней и задней крышек цилиндра выставляется с помощью смещения штока в крейцкопфе и проверяется свинцовыми оттисками. Особое внимание уделяется тепловому зазору в замках поршневых колец У145х6, который должен компенсировать температурное расширение чугуна при пиковых режимах работы.

Ниже приведен технически выверенный список сопутствующих товаров, необходимых для проведения планового среднего (СР) или капитального (КР) ремонта узла уплотнения цилиндров первого и третьего рядов.

Спецификация сопутствующих деталей и расходных материалов

• Шток 1-3 ступени (чертеж 105П50/15-2-5) — кованый стальной стержень, передающий усилие от крейцкопфа; масса детали составляет 14,5 кг.
• Гайка штока (чертеж 5П48-2-4) — резьбовой крепеж повышенного класса прочности, фиксирующий поршень на посадочном конусе штока.
• Кольцо поршневое 1 ступени (чертеж 5П50/15-2-2) — уплотнительные чугунные кольца с номинальным диаметром 500 мм для герметизации камеры низкого давления (в количестве 2 шт. на поршень).
• Кольцо поршневое 3 ступени (шифр У145х6) — узкоспециализированные уплотнения высокого давления с номинальным диаметром 145 мм (в количестве 6 шт. на поршень).
• Гильза цилиндра 3 ступени (чертеж 105П50/15-3) — сменная рабочая втулка (рубашка) цилиндра высокого давления, образующая пару трения с поршнем.
• Кольцо резиновое гильзы 3 ступени (ГОСТ 200-210-58-2-6) — уплотнительное кольцо круглого сечения для герметизации контура водяного охлаждения гильзы.
