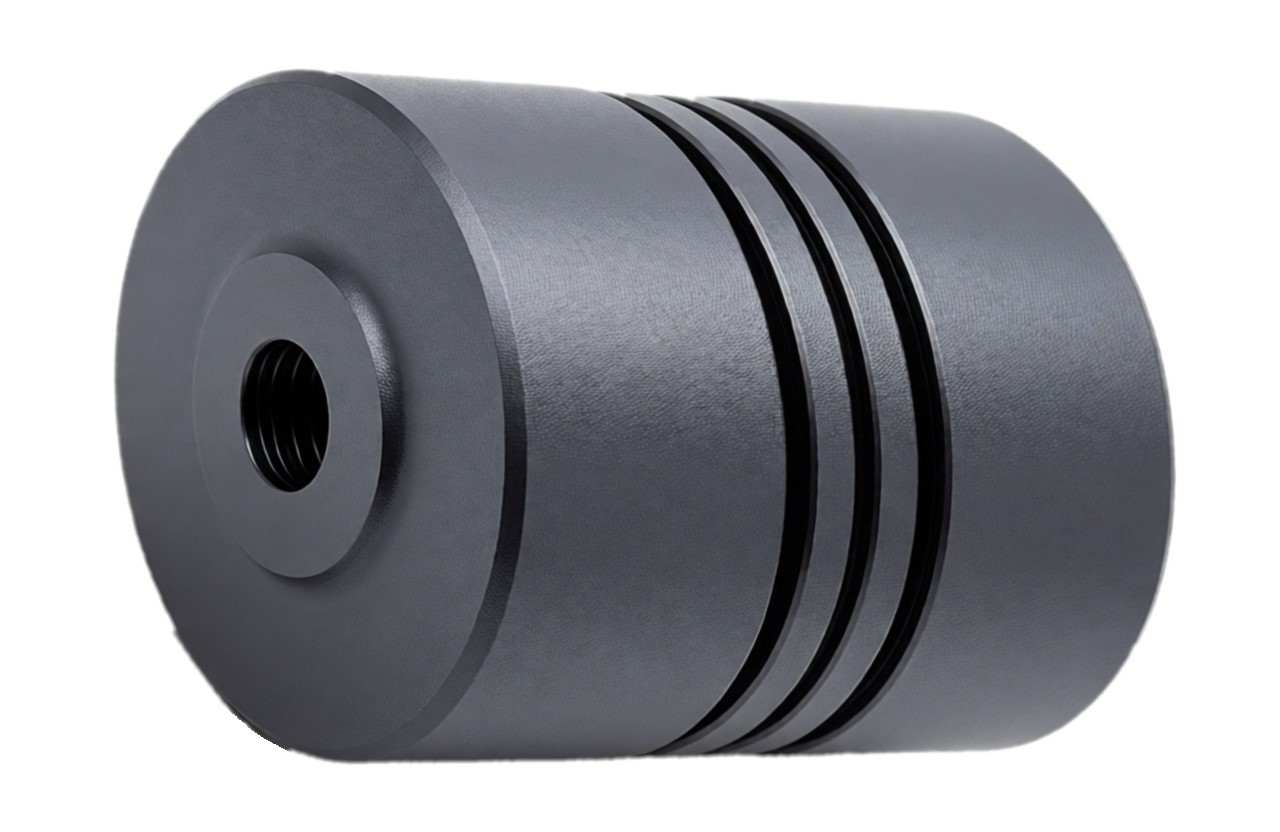

Поршень 4 ст. 105П27/10-2-3
Поршень 4 ст. компрессора 305ВП-16/70 (чертеж 105П27/10-2-3)
Поршень 4 ст. 105П27/10-2-3 (диаметр 100 мм) - это оригинальный прецизионный элемент цилиндропоршневой группы, разработанный для стационарных крейцкопфных компрессоров высокого давления. Деталь устанавливается в цилиндр 4 (финальной) ступени сжатия воздушных поршневых компрессорных установок 305ВП-16/70 и модификаций на поршневой базе 305ГП.
Узел воспринимает максимальные знакопеременные газодинамические нагрузки, отвечая за конечное сжатие и нагнетание рабочей среды до номинального рабочего давления 7,0 МПа (70 кгс/см²).
Сфера применения оборудования:
- Азотно-кислородные станции: питание воздухоразделительных установок (К-0,15, К-0,25 и др.).
- Нефтехимия и газопереработка: компримирование азота, аргона и технологических газов.
- Промышленная энергетика: обеспечение сухим воздухом приводов высоковольтных выключателей.
Конструктивные преимущества поршня 4 ст. 105П27/10-2-3:
- Снижение вибраций (оптимизация массы): Поршень отливается из легированного чугуна. Сплав уменьшает силы инерции второго порядка, снижая износ коленчатого вала и ползунов крейцкопфа.
- Крейцкопфный тип крепления: Конструкция адаптирована под промышленную базу 305ВП. Посадка на стальной шток идет через центральное сквозное отверстие со строгими допусками. Фиксация осуществляется торцевой нажимной гайкой (поршневые пальцы и бобышки отсутствуют).
- Эффективный теплоотвод: Материал быстро отводит тепло из зоны сжатия, предотвращая нагар компрессорного масла и закоксовывание уплотнительных элементов.
Технические характеристики
- Обозначение по каталогу: Поршень 105П27/10-2-3
- Применяемость (модель компрессора): 305ВП-16/70, базы 305ГП
- Ступень сжатия: 4 ступень (высокое давление)
- Номинальный диаметр (D): 100 мм
- Рабочее давление ступени до 7,0 МПа (70 бар)
- Материал исполнения: Алюминиевый сплав АЛ10В / Чугун СЧ20
- Тип сопряжения: Посадка на шток (крейцкопфный тип)
- Инженерный регламент по монтажу
При проведении планово-предупредительного (ППР) или капитального ремонта компрессора серии 305ВП строго соблюдайте следующие правила:
- Замер «вредного пространства»: После затяжки поршня на штоке обязательно замеряйте величину линейных зазоров в передней и задней полостях цилиндра.
- Контроль перекосов: Проверяйте перпендикулярность торцевой плоскости поршня к продольной оси штока для исключения одностороннего износа гильзы.
- Комплектация: Допускается установка только со штатными поршневыми кольцами размера 100 мм (тип У100).
4: Условия поставки и сопутствующие товары]
Доставка и оплата:
- География отгрузок: Доставка по всей России и странам СНГ (Казахстан, Беларусь, Узбекистан и др.).
- Транспортные компании: Деловые Линии, ПЭК, СДЭК, КИТ или самовывоз с нашего склада.
- Комплектация: Деталь поставляется в жесткой защитной упаковке с паспортом изделия и отметкой ОТК.
С этим товаром покупают (Рекомендуем):
- Кольцо поршневое компрессионное У100х5
- Кольцо направляющее (опорное) ОП100
- Шток 105П50/15-2-5
- Гайка штока поршневая со стопором
