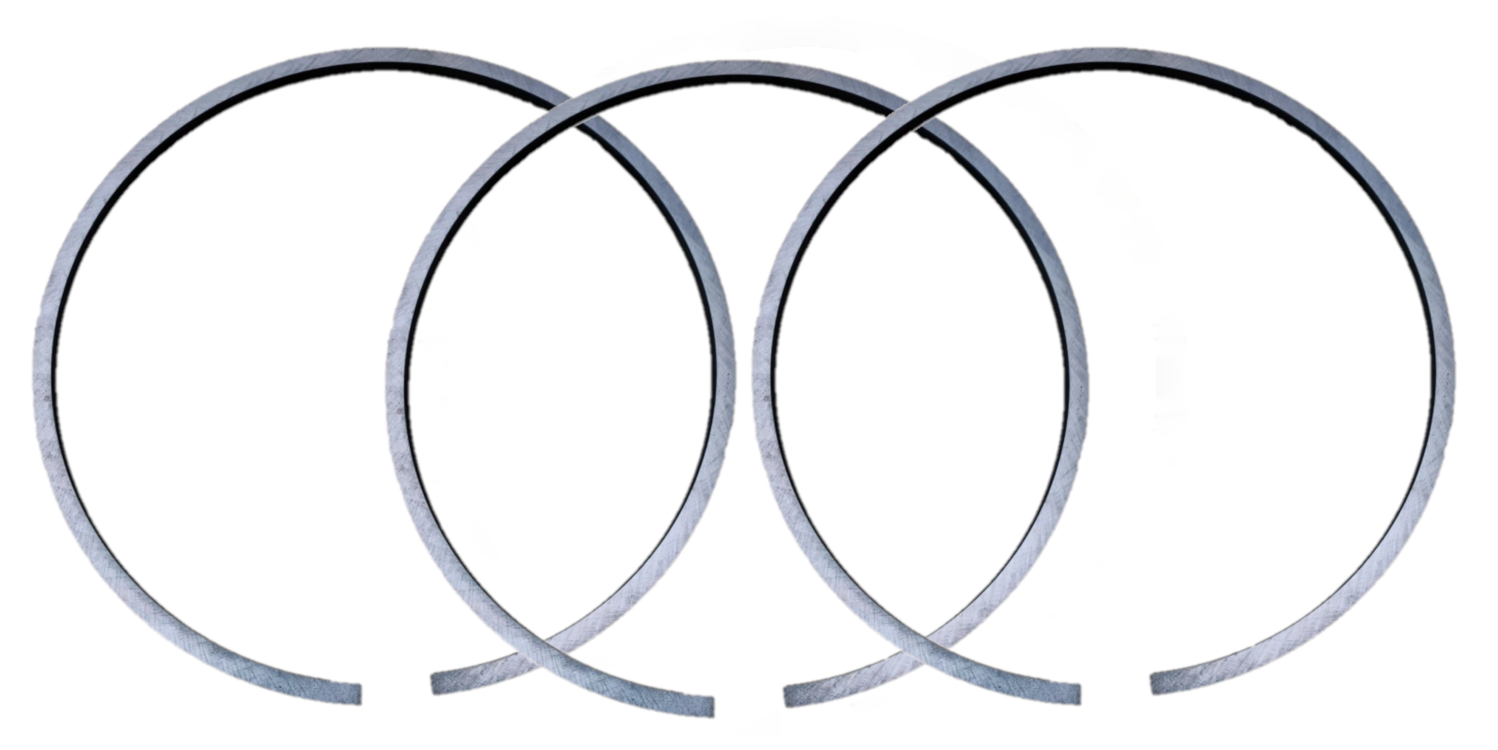

Поршневое кольцо (чертеж У300х8)
Поршневое кольцо (чертеж У300х8)
Поршневое кольцо (чертеж У300х8) является важнейшим элементом цилиндропоршневой группы промышленных компрессорных установок и предназначено для обеспечения герметичности рабочей камеры, минимизации утечек сжимаемого газа и эффективного распределения смазки. Данное кольцо широко применяется в компрессорах серий 2ВМ4, 302ВП, 305ВП, 202ВП и ВП2, работающих на различных режимах давления.
Маркировка кольца (чертеж У300х8) указывает на основные технические характеристики детали:
- У - тип кольца (уплотнительное);
- 300 - номинальный диаметр цилиндра (300 мм);
- 8 - высота кольца (8 мм).
Уплотнительные кольца данного типа изготавливаются из высококачественного антифрикционного серого чугуна или специализированных полимерных композиционных материалов (например, на основе фторопласта-4 с наполнителями), в зависимости от того, работает ли компрессор с подачей смазки в цилиндры или без нее.
Технические особенности поршневого кольца У300х8:
- Высокая износостойкость: Материал кольца подбирается таким образом, чтобы минимизировать износ гильзы цилиндра при сохранении собственного ресурса.
- Термическая стабильность: Геометрические параметры кольца сохраняют стабильность при значительных температурных нагрузках, возникающих в процессе сжатия воздуха или газа.
- Точность исполнения: Обеспечение оптимального теплового зазора в замке кольца предотвращает заклинивание поршня и гарантирует поддержание требуемого КПД компрессора.
Применение оригинальных поршневых колец (чертеж У300х8) в компрессорах 2ВМ4-8/401, 302ВП-10/8, 302ВП-10/8М, 305ВП-30/8, 202ВП-10/8, ВП2-10/9 и других указанных модификациях позволяет предотвратить перегрев цилиндров, снизить расход масла и обеспечить расчетную производительность агрегата. Своевременный контроль состояния колец и их замена при достижении предельного износа исключают риск самопроизвольной поломки и продлевают срок службы всей поршневой группы.
