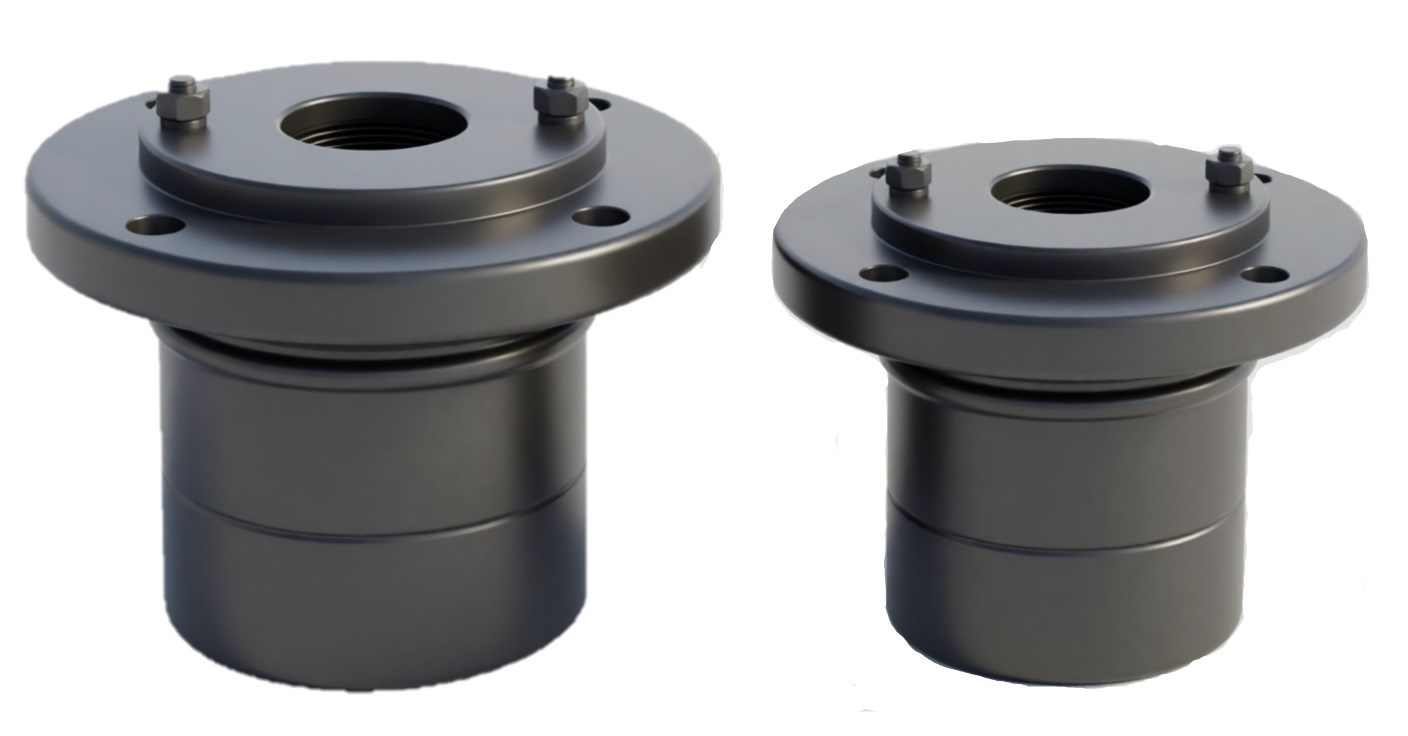

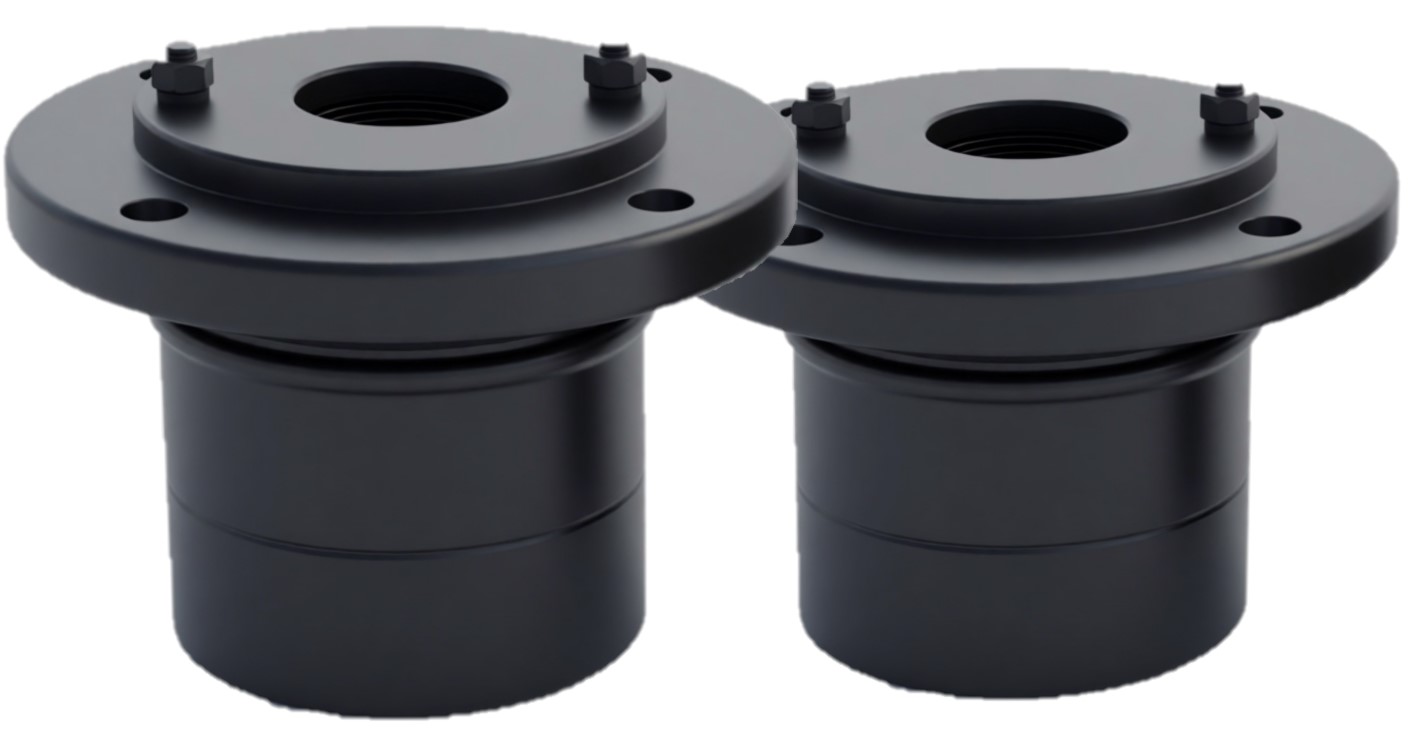

Сальник 1МВМ50-3сб и сальник 1МВМ50-4сб
Сальник 1МВМ50-3сб и сальник 1МВМ50-4сб
Сальник 1МВМ50-3сб и сальник 1МВМ50-4сб являются важнейшими узлами поршневых компрессоров серии 2ВМ4. Эти сборочные единицы (сб) отвечают за полную герметизацию рабочих полостей цилиндров в местах выхода штока, предотвращая утечки сжатого газа и обеспечивая безопасность эксплуатации оборудования.
Применяемость и назначение
Сальник 1МВМ50-3сб и сальник 1МВМ50-4сб спроектированы для работы в тяжелых условиях промышленной эксплуатации и выполняют функцию герметизации узлов возвратно-поступательного движения. Уплотнительные блоки устанавливаются на оппозитные компрессоры высокого и среднего давления, такие как:
- 2ВМ4-24/9, 2ВМ4-27/9, 2ВМ4-15/25, 2ВМ4-12/65 и т.д. (общепромышленные воздушные станции);
- 2ВМ4-8/401 (специализированные установки высокого давления).
Главная задача сальников 1МВМ50-3сб и с 1МВМ50-4сб - исключить прорыв газа из цилиндров в промежуточный фонарь и станину, а также защитить рабочую камеру от попадания масла из картера.
Технические характеристики и конструкция
Оба сальника имеют номинальный внутренний диаметр 50 мм (под соответствующий шток) и представляют собой кассетную сборку из металлических камер и уплотнительных элементов.
Сальник 1МВМ50-3сб (1 ступень): Монтируется в цилиндры низкого давления. Оптимизирован для работы при умеренных нагрузках, отличается долговечностью и простотой обслуживания.
Сальник 1МВМ50-4сб (2 ступень): Предназначен для цилиндров высокого давления. Имеет усиленную конструкцию камер и увеличенное количество уплотнительных колец для работы в условиях максимального сжатия.
Материалы и исполнение
В современных версиях 1МВМ50 используются высокотехнологичные антифрикционные материалы:
- Кольца: Выполняются из композитов на основе фторопласта (Ф4К20, АФГМ) или литейного чугуна (в зависимости от наличия смазки).
- Камеры: Изготавливаются из стали или высококачественного чугуна с прецизионной обработкой торцевых поверхностей.
Преимущества использования
- Бессмазочная работа: Конструкция позволяет эксплуатировать компрессор в режиме «без смазки» (сухой ход).
- Высокий КПД: Минимальные утечки напрямую снижают энергозатраты на сжатие газа.
- Ремонтопригодность: Сборная конструкция позволяет заменять только изношенные кольца и пружины без замены всего блока камер.
Эксплуатационные требования
Для сохранения ресурса сальников необходимо:
- Соблюдать чистоту штока: Любые микротрещины или коррозия на штоке мгновенно разрушают мягкий материал уплотнений.
- Следить за температурой: Перегрев узла — первый признак износа колец или отсутствия теплоотвода.
- Контролировать зазоры: Регулярная проверка радиальных и торцевых зазоров в камерах предотвращает аварийный выход компрессора из строя.
Обратите внимание: При заказе сборок 1МВМ50-3сб и 1МВМ50-4сб необходимо указывать тип газа и режим смазки, чтобы подобрать верный химический состав уплотнительных колец.
