Компрессор 305ГП-20/18

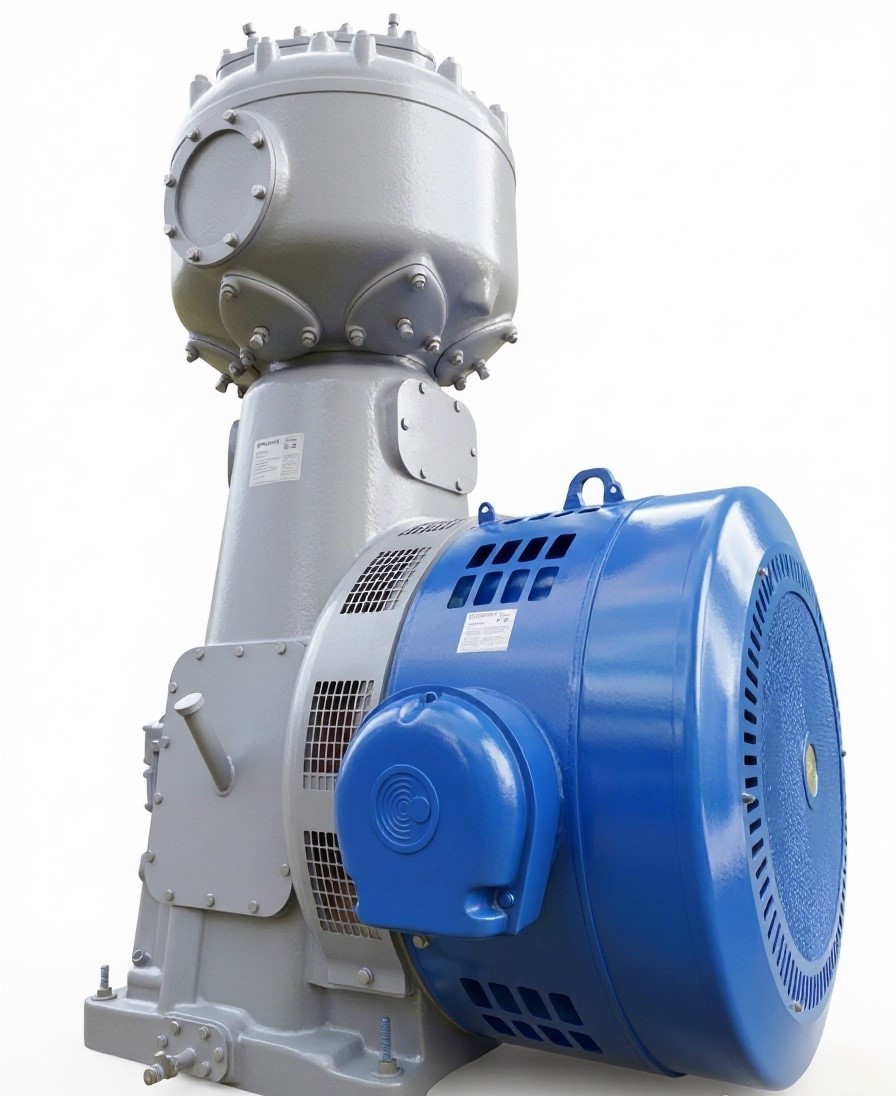

Угловой поршневой газовый компрессор 305ГП-20/18

Стационарный поршневой газовый компрессор 305ГП-20/18 предназначен для сжатия, перемещения и подачи технологических газов, воздуха и азота в магистральные сети высокого давления. Установка рассчитана на непрерывный (круглосуточный) режим работы в составе технологических линий нефтехимических, газоперерабатывающих, металлургических и обогатительных предприятий.

Компрессор 305ГП-20/18, благодаря двухступенчатой схеме сжатия и угловой (L-образной) компоновке, эффективно справляется с циклическими нагрузками и обеспечивает стабильную подачу рабочей среды даже при колебаниях давления на входе.

Технические характеристики компрессора 305ГП-20/18

Конструктивная основа компрессора 305ГП-20/18 — жесткая литая станина с крейцкопфным механизмом движения. Вертикальное расположение цилиндра первой ступени и горизонтальное — второй позволяют существенно сократить площадь под фундамент и обеспечивают удобный доступ к узлам при ТО.

• Сжимаемый газ: технологические газы, азот, воздух
• Производительность по условиям всасывания: 20 м³/мин (± 5%)
• Давление на входе: атмосферное (абсолютное 0,1 МПа)
• Конечное избыточное давление: 1,8 МПа (18 кгс/см²)
• Число ступеней сжатия: 2 (угловое расположение цилиндров)
• Номинальная мощность приводного двигателя: 160 кВт
• Тип привода: прямой, от встроенного синхронного электродвигателя серии БСДК
• Расход охлаждающей воды: не более 55 л/мин (при температуре на входе +20°C)

Комплектация компрессора

Оборудование поставляется в виде функциональных узлов максимальной заводской готовности, что сокращает сроки монтажа. Базовый комплект поставки включает:

• Компрессорный блок на базе жесткой чугунной станины.

• Встроенный тихоходный синхронный электродвигатель.

• Газоохладители первой и второй ступеней (межступенчатый и концевой теплообменники).

• Влагоотделители высокого давления с продувочными клапанами.

• Многоплунжерный механический лубрикатор для дозированной смазки цилиндров и сальников.

• Межступенчатая обвязка (газопроводы, фланцы, ответные части).

• Комплект ЗИП (поршневые и уплотнительные кольца, пластины клапанов, прокладки).

Автоматизация и безопасность

Защиту и управление агрегатом обеспечивает шкаф автоматики на базе микропроцессорного контроллера. Система осуществляет непрерывный мониторинг рабочих параметров в реальном времени и выполняет аварийную остановку компрессора 305ГП-20/18 при выходе показателей за критические маркеры.

Аварийный останов срабатывает при следующих факторах:

• Падение давления масла в циркуляционной системе станины ниже 0,1 МПа.
• Превышение температуры газа на выходе из ступеней свыше +140°C.
• Прекращение или критическое падение протока охлаждающей воды.
• Перегрузка главного приводного электродвигателя.
• Опасный рост избыточного давления на нагнетании.

Монтаж на готовый фундамент и пусконаладка

Угловая конструкция требует прецизионной точности при установке. Монтаж компрессора выполняется на предварительно залитый массивный железобетонный фундамент согласно проектной документации завода.

Шеф-монтаж и пусконаладка осуществляются выездной бригадой инженеров-механиков нашего предприятия. Мы берем на себя лазерную выверку постели вала, проверку зазоров в мотылевых и крейцкопфных подшипниках, опрессовку контуров смазки и газа, а также 72-часовые испытания оборудования под номинальной нагрузкой.

Доставка компрессора по РФ и странам СНГ

Транспортировка тяжелых узлов компрессора производится низкорамными тралами или железнодорожными платформами. Мы доставляем поршневые компрессоры и тяжелые узлы по всей территории Российской Федерации и в страны СНГ.

Перед отгрузкой все зеркала цилиндров, шейки вала и резьбовые соединения проходят обязательную консервацию. Электрические компоненты и автоматика упаковываются в герметичную вакуумную тару для защиты от влаги во время транспортировки.

Гарантийные обязательства и сервис

Заводская гарантия на компрессор 305ГП-20/18 составляет 12 месяцев с даты подписания акта пусконаладочных работ (но не более 18 месяцев с момента отгрузки).

Мы гарантируем бесперебойную поставку сертифицированных запчастей со склада: в наличии всегда есть коленчатые валы, шатуны, цилиндры, поршни, клапаны ПИК и уплотнительные элементы. Собственная сервисная служба готова выехать на объект для проведения планового ТО или ремонта в любой точке СНГ.
