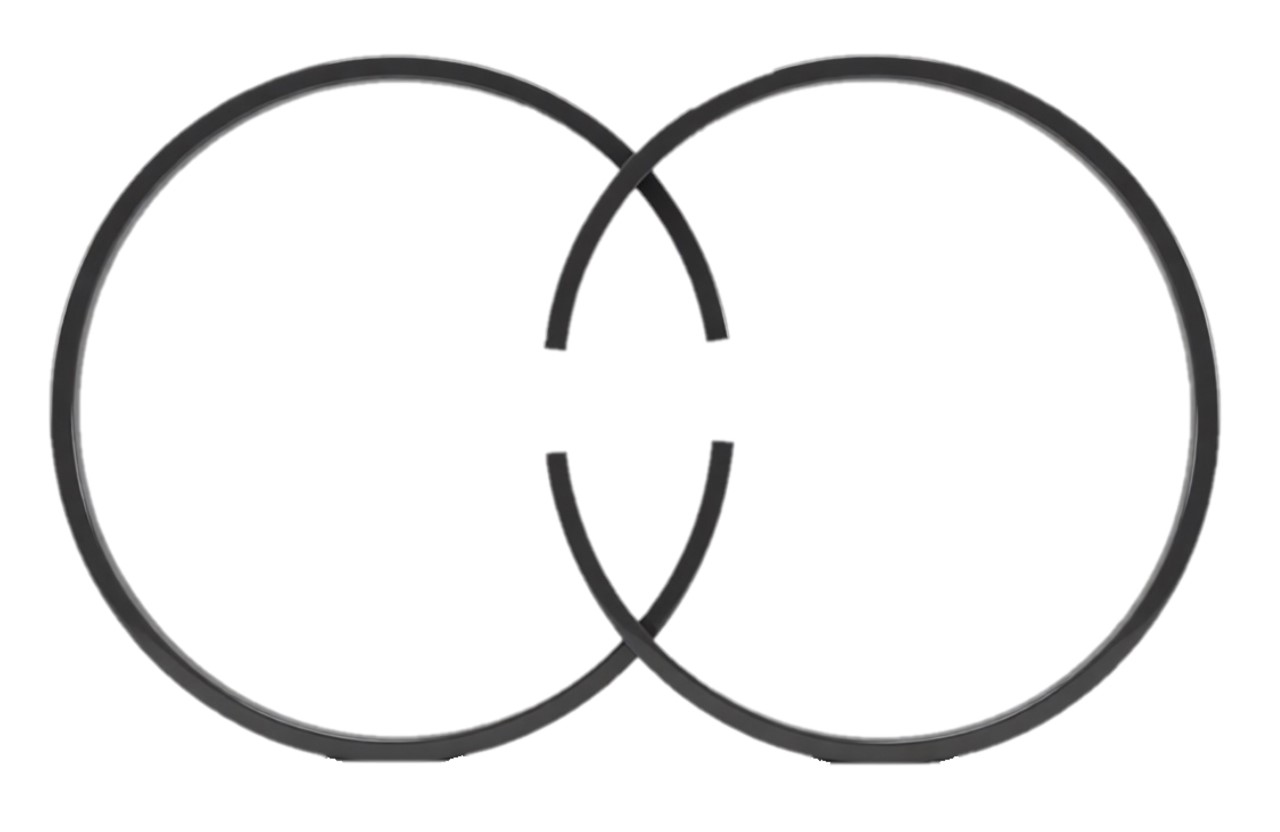

Кольцо поршневое (чертеж У50х4)
Кольцо поршневое (чертеж У50х4)
Кольцо поршневое, обозначенное по чертежу У50х4, является неотъемлемым элементом цилиндропоршневой группы, предназначенным для обеспечения герметичности камер высокого давления. Этот типоразмер соответствует стандартам ГОСТ 9515-81 и устанавливается в поршневые пазы пятой ступени промышленных компрессорных установок большой мощности.
Функциональное назначение
Кольцо поршневое (чертеж У50х4) выполняет ряд критически важных задач в компрессорном цилиндре:
- Герметизация: Предотвращает выход сжимаемого газа из камеры сжатия в картер.
- Смазочный контроль: Способствует равномерному распределению смазки по стенкам и удалению ее избытков.
- Теплоотвод: Переносит тепло от поршня к стенкам цилиндра, предотвращая перегрев.
- Стабилизация поршня: Минимизирует радиальные колебания и зазоры во время движения поршня.
Области применения кольца поршневого (чертеж У50х4)
Кольцо поршневое 5 ст. (чертеж У50х4) разработано для использования в стационарных компрессорах высокого давления, в частности, в агрегатах типа 2ВМ4 и их многоступенчатых аналогах. Оно находит применение в следующих отраслях:
- Нефтегазовая и нефтехимическая промышленность (транспортировка и переработка газов).
- Производство технических газов (производство азота, кислорода, криогенные установки).
- Металлургия, энергетика и тяжелое машиностроение.
Материалы изготовления поршневого кольца (чертеж У50х4)
Для соответствия условиям эксплуатации на пятой ступени сжатия, характеризующимся высокими механическими и температурными нагрузками, кольца изготавливаются из износостойких материалов:
- Серый чугун (СЧ20, СЧ25): Традиционный материал для компрессоров с системой смазки цилиндров, обеспечивающий прочность, долговечность и хорошие антифрикционные свойства.
- Композитные полимеры (Фторопласт Ф4К20, АФГ-80ВС, Графит-фторопласт): Используются в компрессорах, работающих без смазки цилиндров, для получения чистого сжатого воздуха или газа.
Технические характеристики
- Тип: Уплотнительное (компрессионное), с прямоугольным профилем, прямым или косым замком.
- Номинальный внутренний диаметр: 50 мм.
- Высота кольца: 4 мм.
