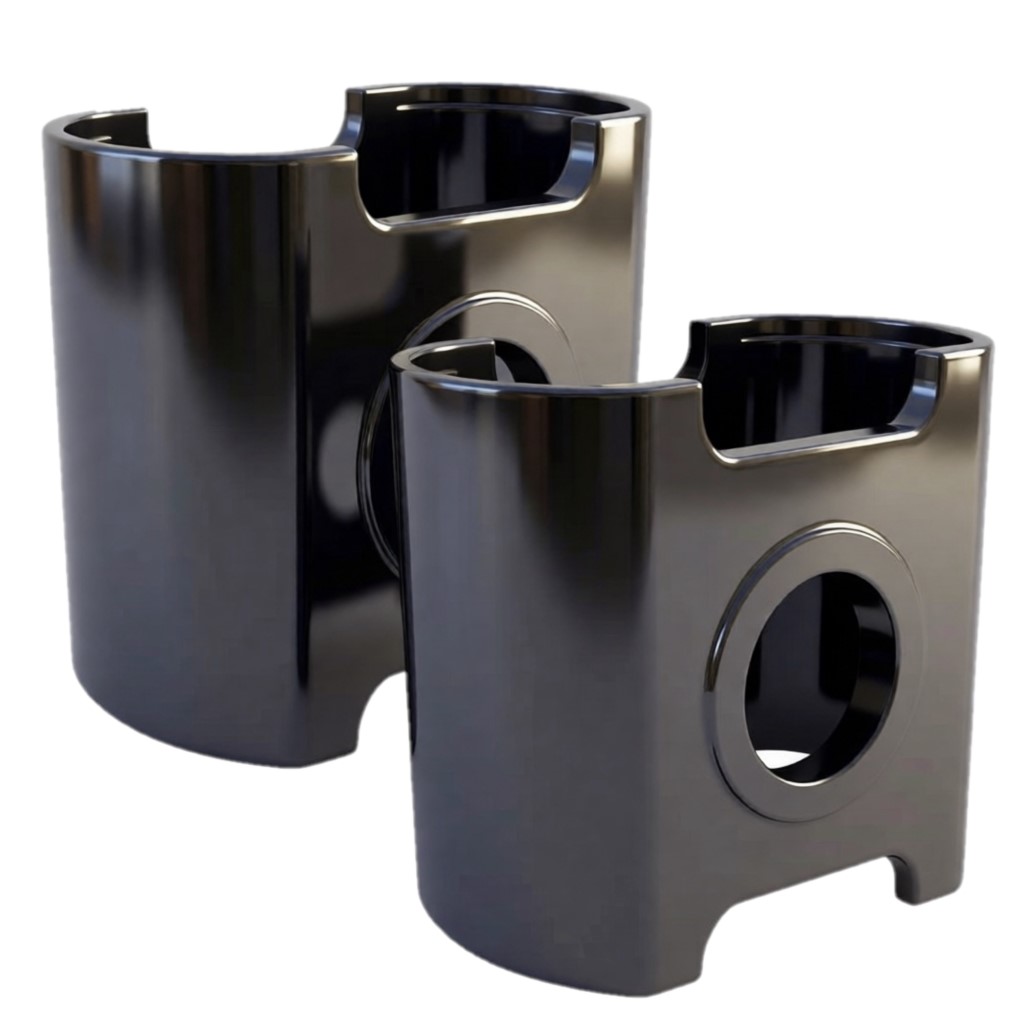

Крейцкопф (ползун) 104М-3.1

Крейцкопф 104М-3.1 для промышленных компрессоров

Ищете надежные комплектующие для восстановления ресурса компрессорных установок серии 2ВМ4? Заводской крейцкопф (ползун) 104М-3.1 спроектирован для жестких условий эксплуатации в горизонтальной плоскости приводного механизма. Деталь берет на себя нормальные циклические усилия, полностью разгружая рабочую зону цилиндра и предотвращая ускоренное истирание поршневых колец.

Эксплуатационные преимущества узла

• Износостойкий сплав. Производится из конструкционной легированной стали марки 12ХН3А с последующей поверхностной термообработкой.
• Универсальность сред. Ползун адаптирован для компрессоров, нагнетающих воздух, азот, водород, технологические и попутные газы.
• Оптимальный вес. Масса сборочной единицы составляет 2,36 кг, что снижает инерционные нагрузки на коленчатый вал.
• Ремонтопригодность. Наличие парных опорных поверхностей (ползунов) минимизирует выработку направляющих станины.

Совместимость с оборудованием

Модель 104М-3.1 является базовым элементом кривошипной группы для следующих компрессорных агрегатов:

1. 2ВМ4-24/9 (включая исполнение «С» без смазки цилиндров)
2. 2ВМ4-12/65
3. 2ВМ4-8/401

Почему стоит заказать крейцкопф (ползун) 104М-3.1 у нас

• Прямые поставки. Оригинальные детали и сопутствующие запчасти (пальцы крейцкопфа) без посреднических наценок.
• Контроль геометрии. Полное соответствие заводским чертежным зазорам исключает заклинивание механизма при температурном расширении.
• Постоянное наличие. Собственный складской запас гарантирует быструю отгрузку для минимизации простоев вашего предприятия.

Бесперебойная и долговечная служба крейцкопфного узла компрессора зависит от прецизионной точности всех сопряженных деталей. При плановом или капитальном ремонте оборудования вместе с крейцкопфом (ползуном) 104М-3.1 рекомендуется приобретать оригинальные сопутствующие позиции, напрямую входящие в сборочную единицу:

1. Палец крейцкопфа (Артикул / Чертеж: 104М-3.1.0СБ)

• Назначение: Ключевой силовой элемент, выступающий в качестве шарнирной оси для подвижного соединения малой головки шатуна с корпусом крейцкопфа.
• Особенности: Изготавливается из высокопрочной стали 12ХН3А. Проходит обязательную поверхностную цементацию и шлифовку, что гарантирует сопротивление жестким знакопеременным нагрузкам на срез и изгиб. Масса сборочной единицы составляет 2,36 кг. Подбирается строго под номинальные и ремонтные диаметры (от 55,0 до 65,0 мм).

2. Контргайка штока (Артикул / Чертеж: 104М-2.2А)

• Назначение: Стопорение резьбового соединения, фиксирующего поршневой шток в теле ползуна.
• Особенности: Предотвращает самопроизвольное раскручивание и смещение поршня в процессе возвратно-поступательного движения под высоким давлением. Выполнена из углеродистой стали с высокой точностью шага резьбы.

3. Шайба стопорная пальца крейцкопфа (Артикул / Чертеж: 104М-3.3)

• Назначение: Жесткая осевая фиксация пальца внутри посадочных гнезд крейцкопфа.
• Особенности: Препятствует осевому люфту и вылету пальца во время работы компрессора, защищая внутренние стенки направляющей станины (крейцкопфного суппорта) от критических задиров.

4. Втулка малой головки шатуна (Артикул / Чертеж: 104М-3.5)

• Назначение: Подшипник скольжения, образующий прецизионную пару трения с пальцем крейцкопфа.
• Особенности: Изготавливается из антифрикционных сортов оловянистой бронзы (например, БрОФ10-1 или БрОЦС5-5-5). Снижает коэффициент трения, эффективно распределяет тепловую нагрузку и гасит вибрационные импульсы.
