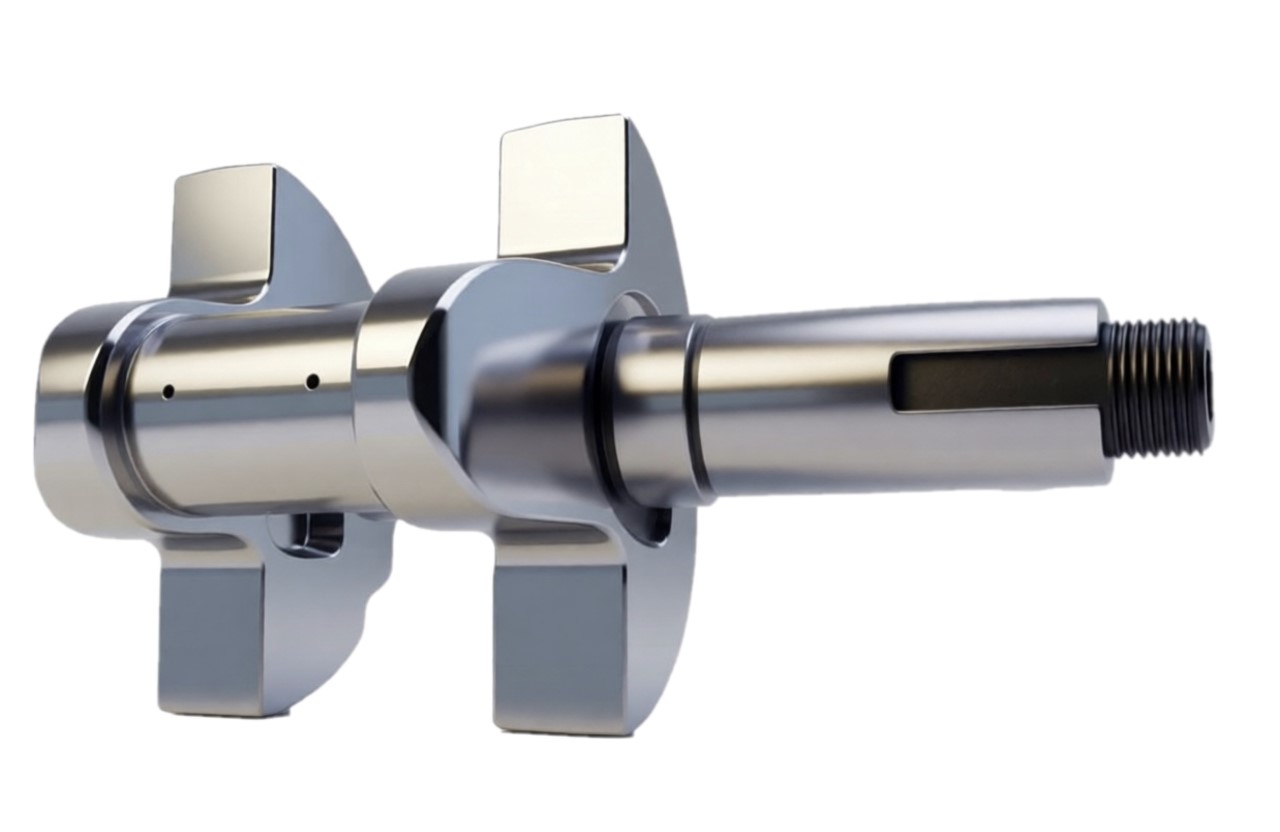

Вал коленчатый (коленвал) Э-4М-2.1

Вал коленчатый (коленвал) Э-4М-2.1 для компрессоров 2ВМ4 и 2ГМ4

Ищете надежные комплектующие для капитального ремонта промышленного компрессорного оборудования? Наш завод предлагает к поставке оригинальный коленчатый вал Э-4М-2.1 - ключевой элемент кривошипно-шатунного механизма (КШМ), предназначенный для поршневых оппозитных крейцкопфных компрессоров серий 2ВМ4 и 2ГМ4 на базе 4М.

Вся продукция изготавливается в строгом соответствии с конструкторской и нормативно-технической документацией (ГОСТ), проходит жесткий неразрушающий контроль ОТК и гарантирует надежную работу компрессорной установки в условиях непрерывного производственного цикла.

Назначение и применяемость узла

Коленчатый вал с чертежным номером Э-4М-2.1 укладывается в коренные подшипники станины (картера) компрессора. Он воспринимает крутящий момент от встроенного двухскоростного синхронного или асинхронного электродвигателя и через шатунно-крейцкопфный узел преобразует его в возвратно-поступательное движение поршней.

Данный тип коленвала является штатным для следующих линеек оборудования:

• Воздушные компрессоры серии 2ВМ4 (включая модификации 2ВМ4-24/9, 2ВМ4-27/9, высокое давление 2ВМ4-8/401 и др.).
• Газовые компрессоры серии 2ГМ4, задействованные в технологических схемах нефтехимической, газовой, азотной и химической промышленности.

Своевременная замена изношенного или деформированного вала на новое заводское изделие позволяет полностью восстановить расчетный КПД компрессора, нормализовать давление в системе смазки КШМ и исключить аварийные остановы технологических цехов.

Технические и эксплуатационные преимущества

• Высокая усталостная прочность: Использование качественной конструкционной углеродистой стали марки 45 (Ст.45) и строгое соблюдение направления волокон металла при горячей штамповке заготовки полностью исключают риск возникновения усталостных трещин и изломов под циклическими знакопеременными нагрузками.
• Прецизионная износостойкость шеек: Коренные и шатунные шейки проходят поверхностную закалку токами высокой частоты (ТВЧ) с последующим чистовым шлифованием и суперфинишированием. Это обеспечивает идеальную геометрию, минимизирует коэффициент трения в сопряжении с биметаллическими вкладышами подшипников скольжения (тип ВК140) и предотвращает задиры.
• Динамическая балансировка: Прохождение процедуры динамической балансировки на специализированном стенде полностью компенсирует центробежные силы и моменты. Это минимизирует паразитные вибрации, снижая удельную нагрузку на коренные опоры станины, межступенчатые соединения и фундамент машины.

Особенности правильного монтажа детали в базу 2ВМ4 / 2ГМ4

Установка нового коленчатого вала Э-4М-2.1 должна выполняться квалифицированным персоналом с соблюдением монтажных допусков:

1. Подготовка посадочных мест: очистка внутренних полостей станины (рамы) от остатков старого масла, стружки и механических отложений.
2. Укладка вкладышей: проверка плотности прилегания коренных вкладышей (тип ВК140), контроль смазочных отверстий.
3. Монтаж ротора: напрессовка ротора электродвигателя на посадочную шейку диаметром 165 мм с контролем теплового зазора.
4. Проверка соосности: финальная центровка вала с приводным механизмом для предотвращения возникновения паразитных радиальных нагрузок.

Сопутствующие товары для коленчатого вала Э-4М-2.1 - это детали кривошипно-шатунного механизма и расходные материалы, которые подлежат обязательной замене или проверке при капитальном ремонте компрессоров 2ВМ4 и 2ГМ4.

Основные узлы КШМ (в наличии)

• Шатун в сборе 204М-4.0-01сб. — соединяет коленвал с крейцкопфом.
• Крейцкопф 204М‑3.0‑01сб. — передает усилие на шток поршня.
• Станина (рама) компрессора 2ВМ4-24/9 — несущая база для укладки вала.

Расходные материалы и сопрягаемые детали

• Вкладыши коренные и шатунные ВК140 - подшипники скольжения для шеек вала.
• Шестерни и элементы привода - для передачи вращения на вспомогательные узлы.
• Комплект уплотнений и прокладок рамы - для герметизации картера компрессора.
• Компрессорное масло - для заправки системы смазки после сборки.

Условия прямых поставок от компрессорного завода "COSMA"

Как завод-изготовитель, мы обеспечиваем прозрачные и безопасные условия приобретения тяжелого компрессорного оборудования и запчастей для крупного бизнеса и ремонтных предприятий:

• Заводские испытания: каждый коленвал проходит обязательную проверку на балансировочном стенде, что подтверждается отметкой ОТК в индивидуальном паспорте изделия.
• Защита при транспортировке: деталь покрывается слоем консервационной смазки против коррозии и надежно фиксируется в жестком деревянном ложементе (обрешетке) для защиты от ударов при перевозке.
• Доставка во все регионы РФ: оперативно отгружаем продукцию со склада в Краснодаре через ведущие транспортные компании (Деловые Линии, ПЭК, СДЭК) или выделенным автотранспортом до объекта заказчика.
