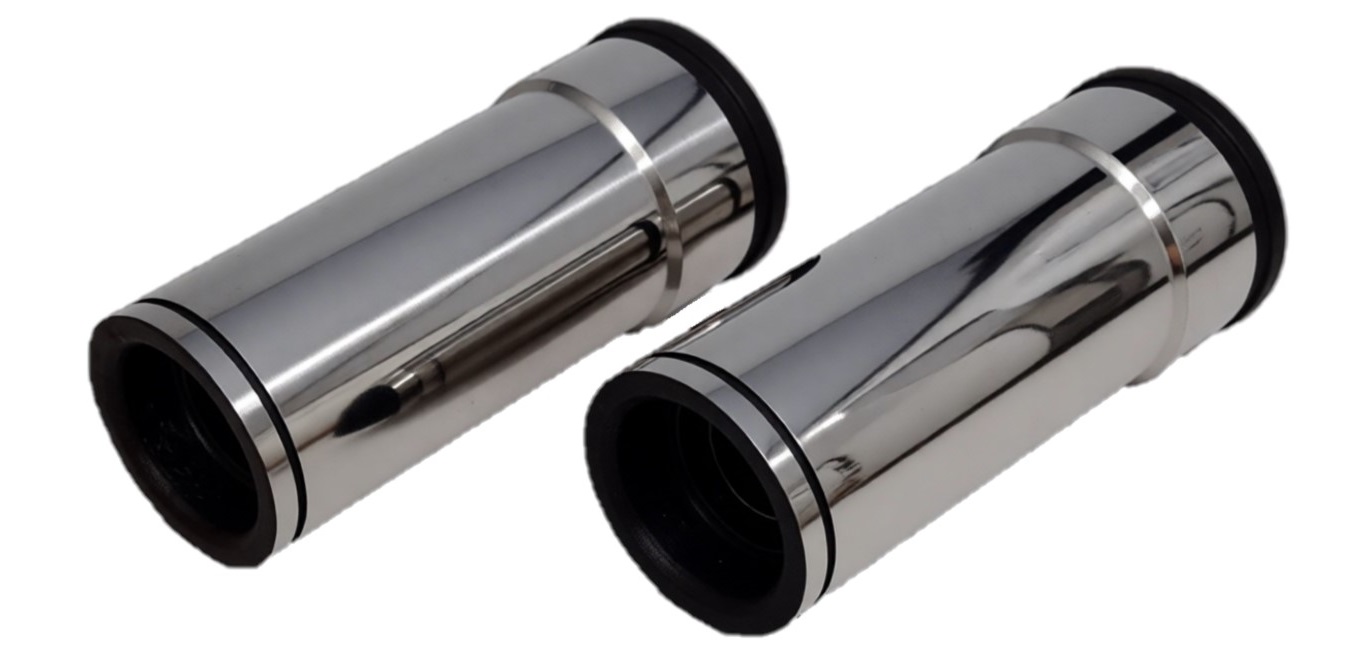

Палец крейцкопфа 104М-3.1.0СБ

Палец крейцкопфа 104М-3.1.0СБ - элемент кривошипно-шатунного механизма

Палец крейцкопфа 104М-3.1.0СБ это высокопрочная деталь кривошипно-шатунного механизма (КШМ) промышленных поршневых компрессоров. Изделие выполняет функцию подвижного шарнирного соединения между ползуном и крейцкопфной головкой шатуна. Палец обеспечивает передачу знакопеременных динамических усилий на поршневую группу через шток. При этом корпус узла полностью воспринимает нормальные (боковые) силы, разгружая поршневой шток от изгибающих нагрузок.

Материальное исполнение и ресурс детали

Высокий эксплуатационный ресурс пальца крейцкопфа 104М-3.1.0СБ достигается за счет строгого соблюдения технологии металлообработки. Изделие изготавливается из конструкционной легированной стали марки 12ХН3А (или аналогов по ГОСТ 4543-71).

Для сопротивления контактной усталости и трению деталь подвергается химико-термической обработке:

• Цементация поверхности на глубину от 1,5 до 2,5 мм для обеспечения твердости рабочего слоя не менее 56–62 HRC.
• Сохранение вязкой сердцевины металла для компенсации ударных и изгибающих нагрузок.
• Финишное суперфиниширование (шлифовка) цилиндрических поверхностей до достижения шероховатости \(Ra \le 0,32\) мкм.

Совместимость с компрессорными установками

Деталь является стандартизированным элементом поршневых машин, смонтированных на оппозитных и прямоугольных базах. Палец 104М-3.1.0СБ устанавливается на следующие типы оборудования:

• Воздушные компрессоры высокого давления серии 2ВМ4 (модификации 2ВМ4-24/9, 2ВМ4-27/9, 2ВМ4-8/401).
• Газовые оппозитные установки 2ГМ4 и 4ГМ4, перекачивающие азот, аргон, водород или попутный нефтяной газ (ПНГ).

Сопутствующие детали и сопрягаемые узлы

При замене пальца 104М-3.1.0 СБ технический регламент требует дефектовки и одновременного обновления сопутствующих элементов КШМ во избежание повышенного люфта и ускоренного износа оборудования:

1. Крейцкопф в сборе (чертеж 104М-3.1 / 104М-3.0СБ): Основной литой корпус ползуна, куда монтируется палец.
2. Гильза (втулка) крейцкопфа (чертеж 104М-12): Заменяемая износостойкая деталь (чаще из антифрикционного материала или бронзы), внутри которой вращается палец.
3. Шток поршня и гайка штока: Элементы, жестко связывающие крейцкопф с поршнем.
4. Шатун компрессора: Малая головка шатуна сопрягается напрямую с телом пальца.
5. Элементы системы смазки и крепеж: Маслораспределительные каналы, стопорные кольца, фиксирующие болты и уплотнительные прокладки крышек крейцкопфа, обеспечивающие принудительную подачу масла под давлением (эффект реверса смазки).

Преимущества заказа у нас:

• Полное соответствие оригинальным чертежам и ГОСТам.
• Наличие паспортов качества и сертификатов на металл (Ст.12ХН3А).
• Изготовление ремонтных и стандартных размеров под износ втулок.
