Цилиндр 1-3 ст. 4М30/5.00.00.001

Цилиндр 1-3 ст. 4М30/5.00.00.001

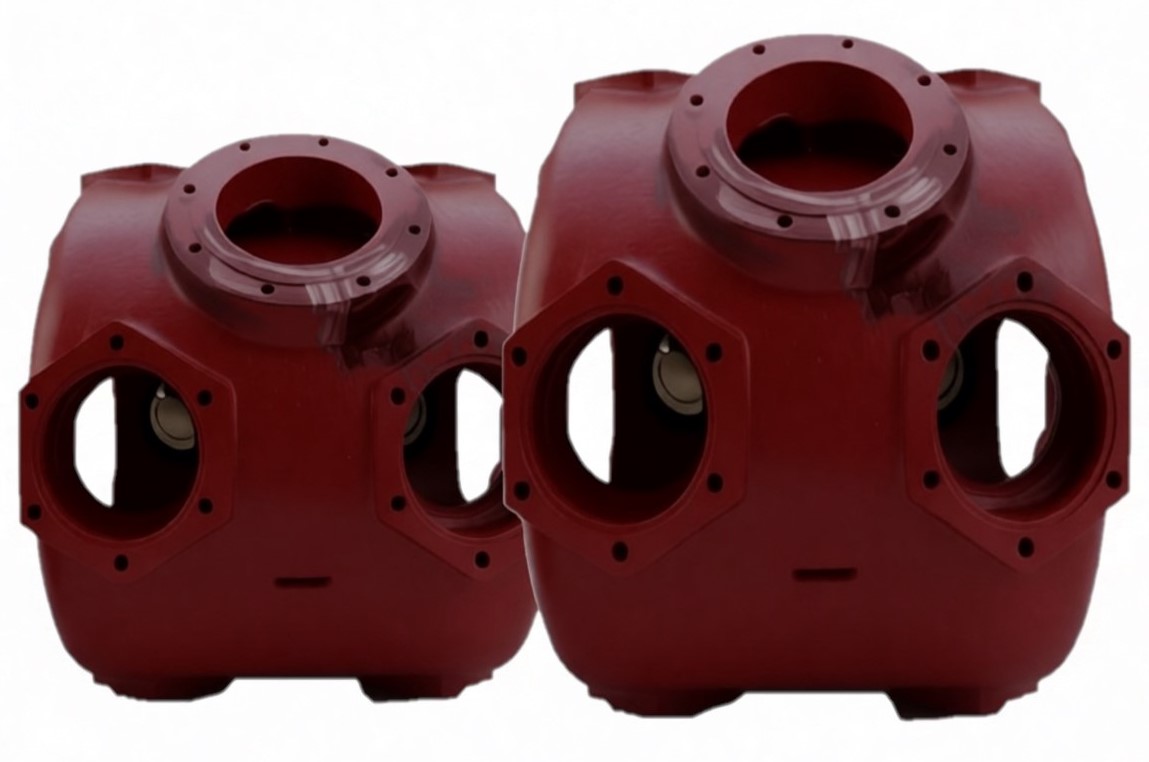

Цилиндр 1-3 ст. с чертёжным номером 4М30/5.00.00.001 - критически важный компонент поршневого компрессора модели 2ВМ4‑8/401. Узел предназначен для поэтапного сжатия атмосферного воздуха: на первой ступени происходит первичное сжатие, на третьей - доведение давления до требуемых высоких значений.

Конструкция цилиндра 4М30/5.00.00.001 разработана с учётом экстремальных нагрузок: высоких температур, значительных перепадов давления и интенсивной механической работы. Это обеспечивает стабильную и надёжную эксплуатацию в сложных промышленных условиях.

Основные технические характеристики

• чертежный номер: 4М30/5.00.00.001;
• модель компрессора: 2ВМ4‑8/401;
• ступени сжатия: 1‑я и 3‑я;
• материал корпуса: чугун (литьё);
• система охлаждения: водяная рубашка;
• масса: 325 кг;
• длина: 934 мм;
• диаметр цилиндра 1‑й ступени: 300 мм;
• диаметр цилиндра 3‑й ступени: 150 мм.

Функциональное назначение

Цилиндр 1-3 ст. 4М30/5.00.00.001 выполняет следующие задачи в составе компрессора:

• сжатие атмосферного воздуха на первом этапе до промежуточного давления;
• охлаждение сжатого воздуха между ступенями;

Область применения

Цилиндр 1-3 ст. 4М30/5.00.00.001 используется в стационарных поршневых компрессорных установках серии 2ВМ4. Он востребован в отраслях, где требуется сжатый воздух высокого давления:

• Машиностроение и металлургия: питание пневматических линий, управление автоматизированными системами, работа прессов и гидравлических механизмов.
• Горнодобывающая промышленность: обеспечение работы буровых установок, систем вентиляции и пылеудаления, подача воздуха в подземные выработки.
• Строительство: привод пневмоинструмента (отбойных молотков, гайковёртов, пескоструйных аппаратов), работа бетононасосов и штукатурных станций.
• Энергетика: обеспечение технологических процессов на электростанциях, питание систем управления и автоматики.
• Химическая и нефтеперерабатывающая промышленность: подача воздуха в реакторы, продувка трубопроводов, работа пневматических приводов запорной арматуры.
• Производство строительных материалов: работа прессового оборудования для изготовления кирпича, плитки, блоков, подача воздуха в сушильные камеры.

Конструкция и комплектация

Цилиндр поставляется в двух вариантах:

1. В сборе - полностью готовый к монтажу узел.
2. В виде литой заготовки - для последующей механической обработки на месте эксплуатации.

Стандартная комплектация узла «в сборе» включает:

1. Корпус цилиндра - литая чугунная деталь с водяной рубашкой для охлаждения. Проходит проверку на герметичность водяной рубашки под избыточным давлением.
2. Гильза - сменная внутренняя часть, обеспечивающая рабочую поверхность для поршневых колец. Изготавливается из износостойких материалов с высокой точностью обработки поверхности.
3. Крепежные элементы - болты, шпильки, гайки из высокопрочной стали с антикоррозийным покрытием.
4. Система охлаждения - патрубки и фитинги для подключения к контуру водяного охлаждения.

Преимущества использования

Применение цилиндра 4М30/5.00.00.001 в составе компрессора 2ВМ4‑8/401 дает следующие преимущества:

• Высокая надёжность: конструкция рассчитана на длительную эксплуатацию в тяжёлых условиях.
• Эффективность охлаждения: водяная рубашка предотвращает перегрев при интенсивной работе.
• Удобство обслуживания: сменная гильза позволяет быстро восстановить цилиндр без замены всего корпуса.
• Долговечность: использование качественных материалов и соблюдение технологических норм продлевает срок службы узла.
