Компрессор 2ГМ4-24/9С

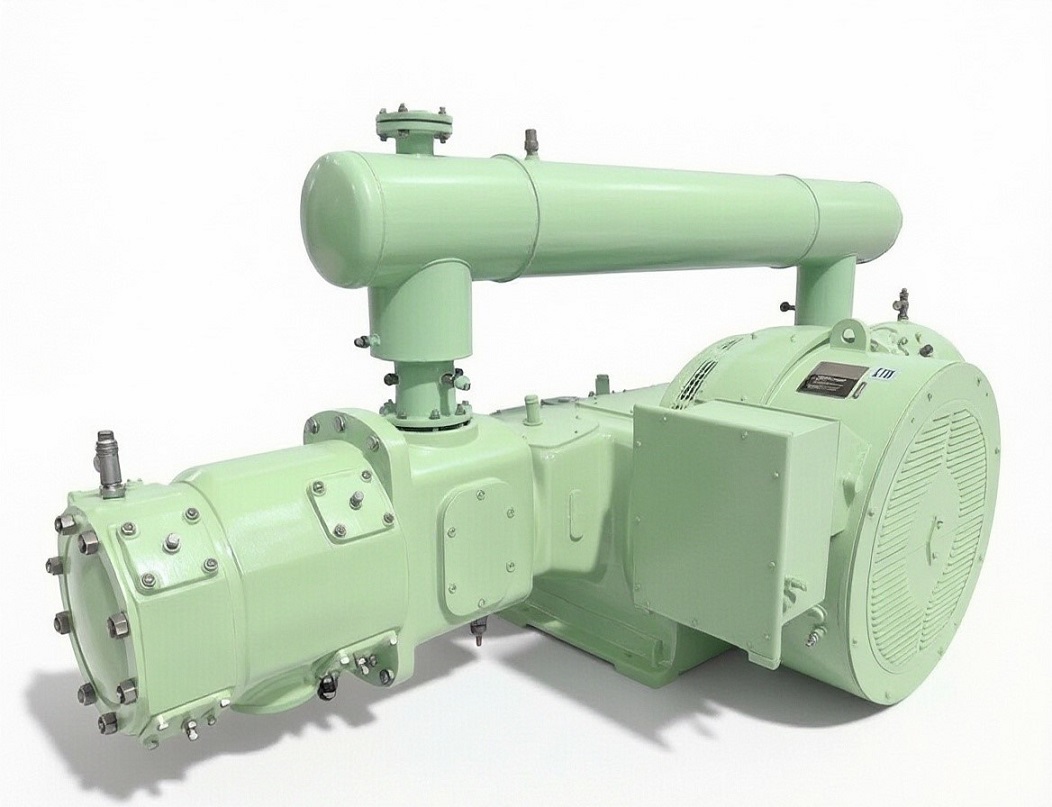

Безмасляный поршневой компрессор 2ГМ4-24/9С

Стационарный поршневой компрессор 2ГМ4-24/9С (в исполнении без смазки цилиндров и сальников) разработан для непрерывной подачи технологических газов и воздуха в контуры, где присутствие углеводородов и масляного тумана технологически недопустимо.

Компрессор 2ГМ4-24/9С незаменим на объектах химического синтеза, в разделении газов, криогенике, нефтепереработке и фармацевтическом производстве. Благодаря конструктивному разделению зоны сжатия и картера, компрессор выдает технологический поток со степенью чистоты, соответствующей самым жестким отраслевым регламентам.

Технические характеристики компрессора 2ГМ4-24/9С

Установка спроектирована на жесткой горизонтально-оппозитной базе М4. Двухрядное расположение цилиндров со встречным движением поршней взаимно компенсирует динамические силы инерции первого порядка. Это снижает вибрационный фон, минимизирует изгибающие моменты в станине и увеличивает межремонтный ресурс узлов трения.

• Конструктивное исполнение: стационарный, горизонтально-оппозитный, двухрядный
• Тип сжатия: сухое (безмасляное сжатие в цилиндрах)
• Номинальная производительность: 24 м³/мин (по условиям входа)
• Давление нагнетания (избыточное): 9 кгс/см² (0,9 МПа)
• Количество ступеней сжатия: 2 ступени
• Приводная мощность: электродвигатель 160 кВт (синхронный/асинхронный)
• Система охлаждения: водяная, замкнутая или открытая (со встроенными промежуточным и концевым теплообменниками)
• Материал уплотнений цилиндра: композиты на основе наполненного фторопласта (Ф4К20 и аналоги) с повышенным ресурсом истирания

Комплектация компрессорной установки

Оборудование поставляется в формате блочно-модульной или рамной готовности к монтажу:

• Унифицированная чугунная станина М4 в сборе с коленчатым валом, шатунами и крейцкопфами
• Цилиндры первой и второй ступени с удлиненными промежуточными фонарями (маслоотражательная защита)
• Силовой приводной электродвигатель с узлом сопряжения валов (муфта или прямой вал)
• Межступенчатый и концевой газоохладители трубчатого типа
• Влагомаслоотделители со встроенными автоматическими конденсатоотводчиками
• Межрядная трубная обвязка с комплектом ответных фланцев
• Предохранительная арматура (клапаны) на каждой ступени сжатия
• Комплект фундаментных анкеров и регулировочных домкратов

Автоматизация, технологическая безопасность и защита

Управление компрессорным агрегатом осуществляется через локальный шкаф автоматики (ШУ) на базе промышленного ПЛК. Система обеспечивает автоматическую защиту, предупредительную сигнализацию и аварийный останов при выходе критических параметров за уставки:

• Давление газов: контроль превышения давления по ступеням сжатия.
• Масляная система механизма движения: контроль падения давления смазки в циркуляционной системе станины (насос, подшипники коленвала, крейцкопфы).
• Тепловой режим: датчики температуры нагнетаемого газа по ступеням и температуры вкладышей подшипников.
• Поток охлаждения: реле протока воды в рубашках охлаждения цилиндров и теплообменников.
• Сетевая интеграция: передача телеметрии в SCADA/АСУ ТП предприятия по интерфейсу RS-485 (протокол Modbus RTU).

Монтаж на готовый фундамент и пусконаладочные работы (ПНР)

Благодаря сбалансированности оппозитной базы М4, требования к массе и габаритам бетонного основания существенно снижены. Монтаж компрессора 2ГМ4-24/9С выполняется на заранее подготовленный фундамент согласно выданному строительному заданию.

Шеф-монтаж и комплекс пусконаладочных работ осуществляются выездной бригадой инженеров завода-изготовителя. Специалисты выполняют лазерную центровку валов, ревизию зазоров в подшипниках скольжения, проверку плотности клапанов, обкатку вхолостую и под нагрузкой с выведением на номинальный технологический режим.

Доставка компрессора по РФ и странам СНГ

Логистика крупногабаритного компрессорного оборудования осуществляется автомобильным (низкорамные полуприцепы) или железнодорожным транспортом. Перед отгрузкой узлы проходят заводскую консервацию для защиты зеркала цилиндров и шеек вала от атмосферной коррозии. Все навесные элементы, приборы КИПиА и трубные пучки упаковываются в защитную тару. В комплекте поставляется полный пакет документации: паспорта сосудов под давлением, формуляры, сборочные чертежи и схемы электрические принципиальные.

Ремонтопригодность и оригинальные запасные части

Горизонтальная компоновка обеспечивает сквозной доступ к узлам без демонтажа смежных рядов. Смена уплотнительных колец и клапанов занимает минимальное количество нормо-часов. Наша производственная база обеспечивает оперативную поставку ЗИП:

• Клапанные узлы: всасывающие и нагнетательные клапаны (ленточные, дисковые, ПИК).
• ЦПГ и уплотнения: поршневые, направляющие и маслосъемные кольца, сальниковые уплотнения штоков.
• Механизм движения: поршни, штоки, пальцы крейцкопфа, шатунные и рамовые вкладыши.

Гарантия и сервис

На поршневой компрессор 2ГМ4-24/9С распространяется стандартная заводская гарантия — 12 месяцев с даты подписания акта ПНР (но не более 18 месяцев с момента отгрузки). При подписании договора на расширенное техническое обслуживание и долгосрочную поставку расходных материалов возможно увеличение гарантийного срока.
